1-2 Trimble Siteworks基本データについて

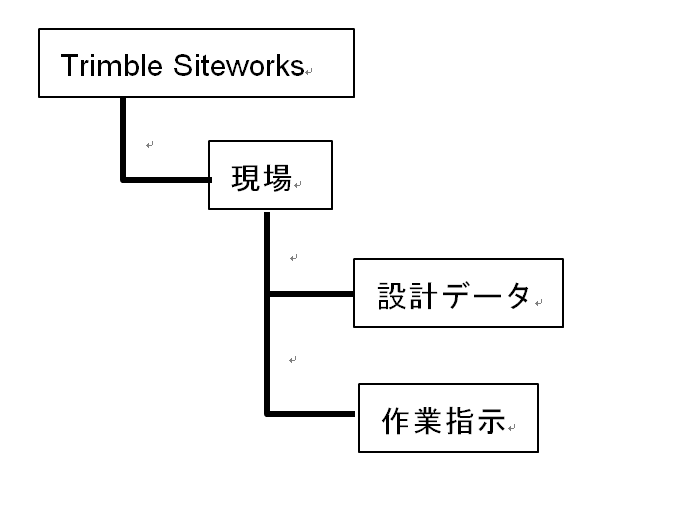

本システムは、下記の階層にてデータが準備・格納されています。

現場：既知点、設計データ、座標変換データ、背景図および各種設定(計測単位、座標順序)等の観測現　場共通データが格納されます。

設計データ：観測現場内における個々の箇所の設計面データ、杭打ちデータおよび設計図が格納されます。

作業指示：各観測データが格納されます。

本システムでは、観測現場での作業を短時間で正確に行うため、あらかじめ必要な基本データを用意します。下記に用意する基本データを記載します。これらのデータは無くても操作を行うことが可能ですが、用意した方が現場の作業効率が格段に良くなります。

＜現場で共通して使用するデータ＞

データ

ファイルフォーマット

使用方法

基準点

カンマ区切りテキストファイル

（CSVファイル）

TSの器械設置、システムの精度確認、杭打ちに使用可能。

背景図

DXFファイル

背景図として平面図に表示。

＜設計データ単位で使用するデータ＞

データ	ファイルフォーマット	使用方法
杭打ち点	カンマ区切りテキストファイル（CSVファイル）	杭打ち、丁張りに使用可能。
現場図	DXFファイル	平面図に表示。ブロック参照ポイントやポリライン・線分は杭打ち、丁張りに使用可能。
面データ	TTMファイル	施工面の仕上がり形状・出来形および層厚チェック、杭打ち、丁張りに使用可能。

上記のデータは、市販のテキストエディタやCADソフトで作成できます。作成する際、下記の点に留意してください。

データ	ファイルフォーマット	留意点
基準点杭打ち点	カンマ区切りテキストファイル（CSVファイル）	点名、X、Y、Hの順に記述。XYのみの点（ベンチマークなど）やHのみの点（水準点など）の入力も可能。単位はメートル。点名は16文字まで。使用可能な文字は英数字および _ % ! @ # - = & + .(ピリオド) (スペース)。
背景図作業図	DXFファイル	現場の座標と図面上の位置が同じであること。同じでない場合は、CADソフトにて平行移動や回転、縮尺をかけて同じにする。単位はメートル。作業図のポリラインは杭打ち、丁張りで使用可能。
面データ	TTMファイル	AutoCAD Civil 3DやBusiness Center-HCEで作成可能。現場の座標と図面上の位置が同じであること。同じでない場合は、CADソフトにて平行移動や回転、縮尺をかけて同じにする。単位はメートル。

用意された基本データはTrimble Business Centerを使用して現場、設計データ、作業指示を作成します。

その後、Office Synchronizerを使用して下記方法にてコントローラへアップデートを行います。
