3-5 マシンコントロール設定

この記事では、トータルステーションを使用したマシンコントロールを行う際にトータルステーションを測量モードから重機モードへ変更する操作方法を記載しています。

トータルステーションを使用したマシンコントロールシステムで重機を稼働させるための、各デバイスが装着されていること。

※EWで使用する際は、ver1.10以上が必要。

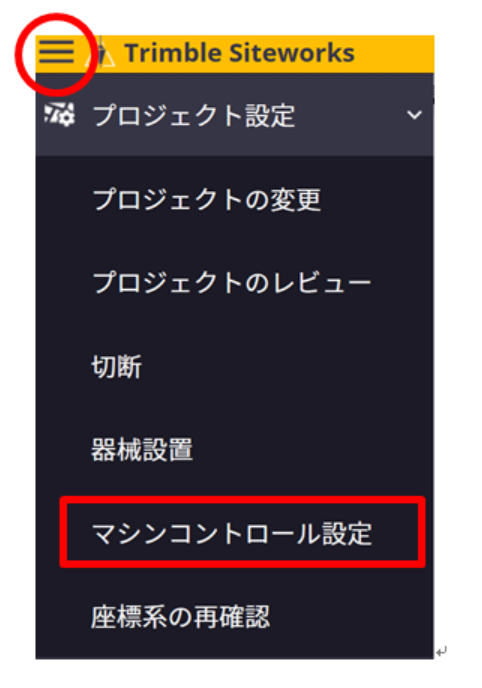

１．＜メニュー＞を選択し、＜マシンコントロール設定を選択します。

２．サーチ範囲の設定画面が表示されますので、左下右上、又は左上右下で範囲を設定します。

※本項では左上・右下で記載します。

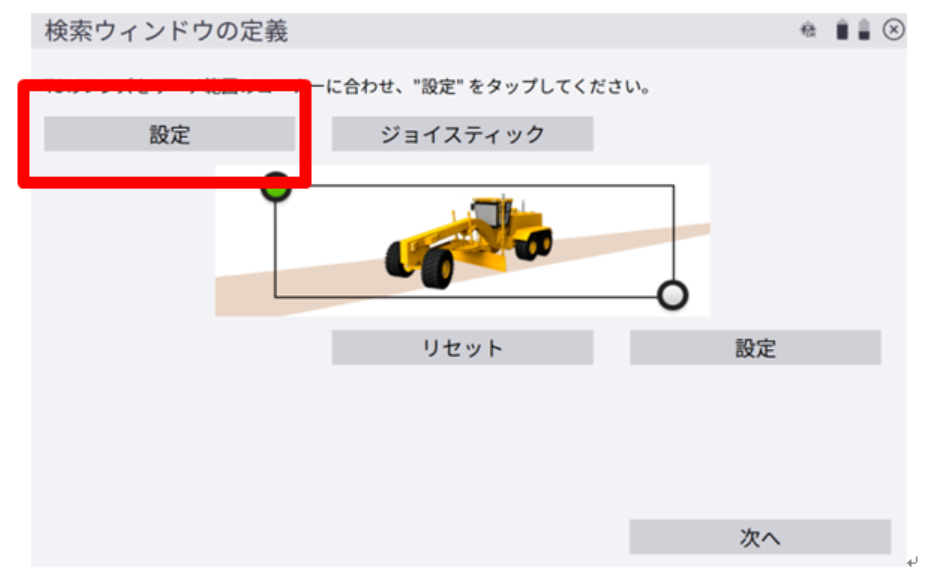

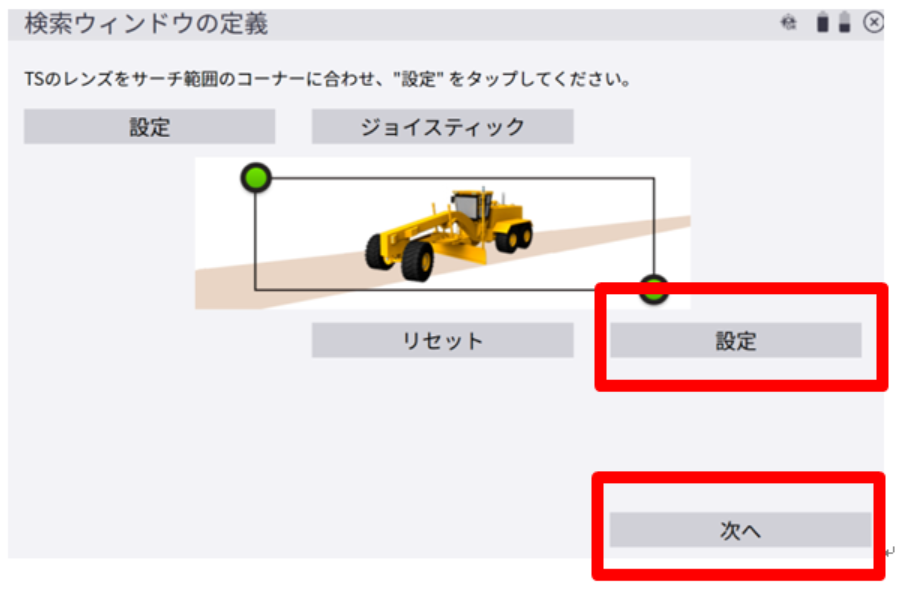

３．TSを左上に向けて<設定>を選択します。続けてTSを右下に向けて<設定>を選択します。

範囲に問題がなければ＜次へ＞を選択します。

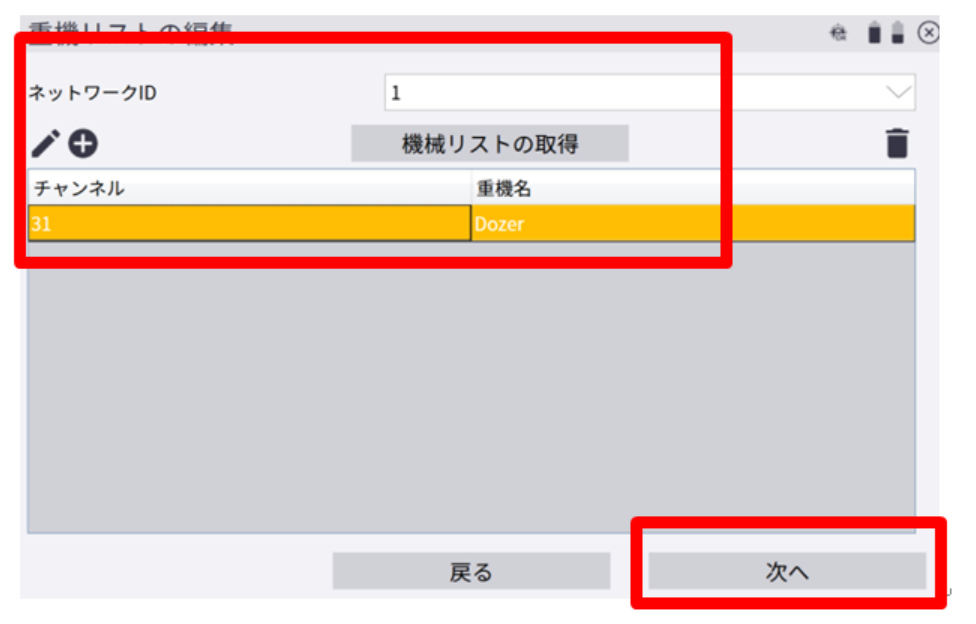

４．重機リストが表示されます。

ネットワークIDを設定後、リストを選択して＜次へ＞を選択します。

※重機用ネットワークIDは、1～255までです。

※登録された無線チャンネルとネットワークIDはトータルステーションが待機状態時に使用され、機器との接続をスムーズに行います。

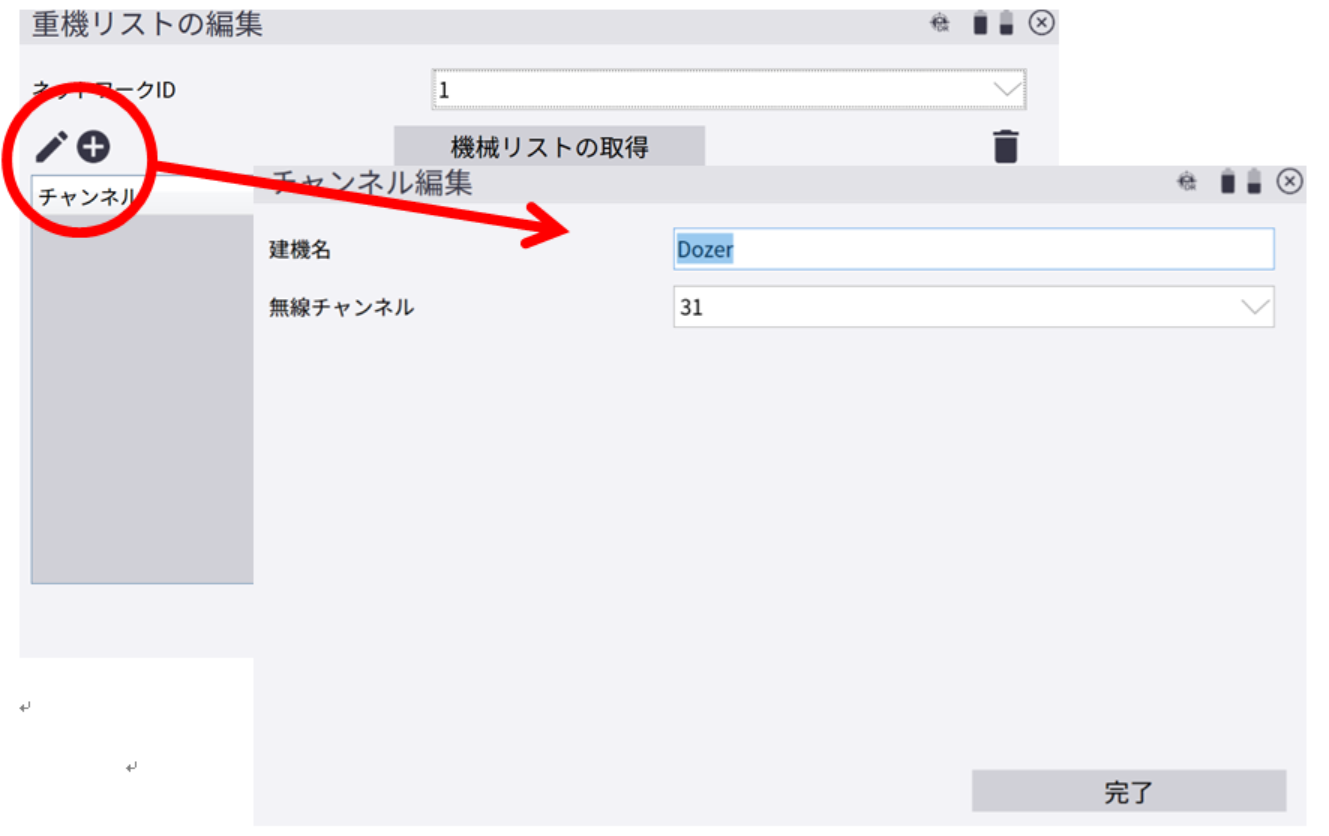

５．重機リストが登録されていない場合、＜追加＞を選択して建機名と無線チャンネルを設定して＜完了＞を選択します。

※重機用チャンネル番号は、31～60までです。

６．＜完了＞を選択して、設定を終了します。

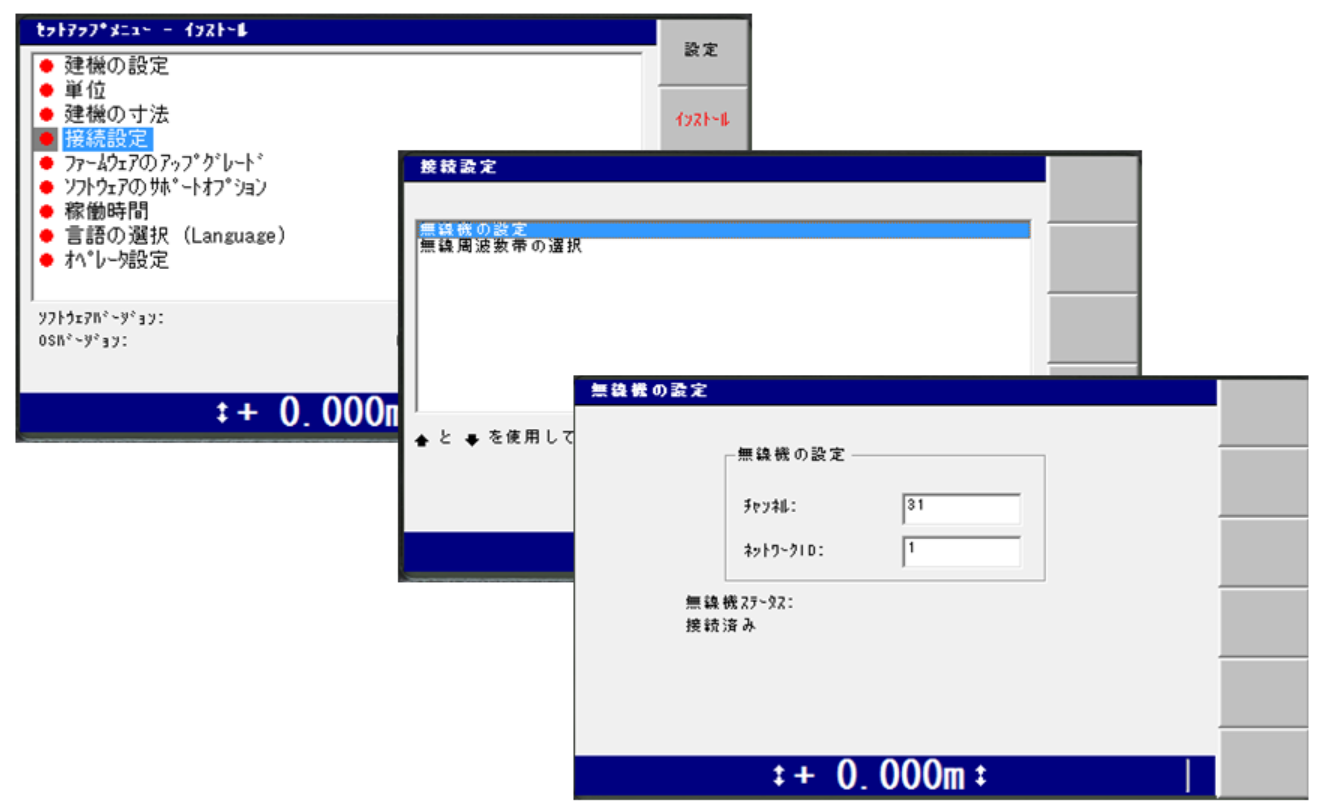

※設定されたチャンネル・ネットワークIDは、GCS900の無線機設定においても同様の番号を設定します。

セットアップメニュー　インストール　→　接続設定　→　無線機の設定
