SPS4201は通常チャンネル1に設定されています。チャンネルを変更する場合、GNSS受信機とSPS4201無線機両方において設定を行います。

この項目では、GNSS受信機とSPS4201無線機両方のチャンネル設定方法を説明します。

GNSS受信機では、固定局設定が完了していること。　→　2-2-1 RTK設定(SPS4201使用)　固定局設定

下記ソフトウェアが準備されていること。

・putty.exe(SPS4201設定ソフトウェア)

　ファイルは下記よりダウンロード可能です。

1-6-1 GNSS受信機側チャンネル設定

1-6-1-1 GNSS受信機ブラウザ接続

GNSS受信機のブラウザ設定については、こちらの記事（1-4-1、1-4-2、1-4-3）をご参照ください。

1-6-1-2 GNSS受信機側チャンネル設定

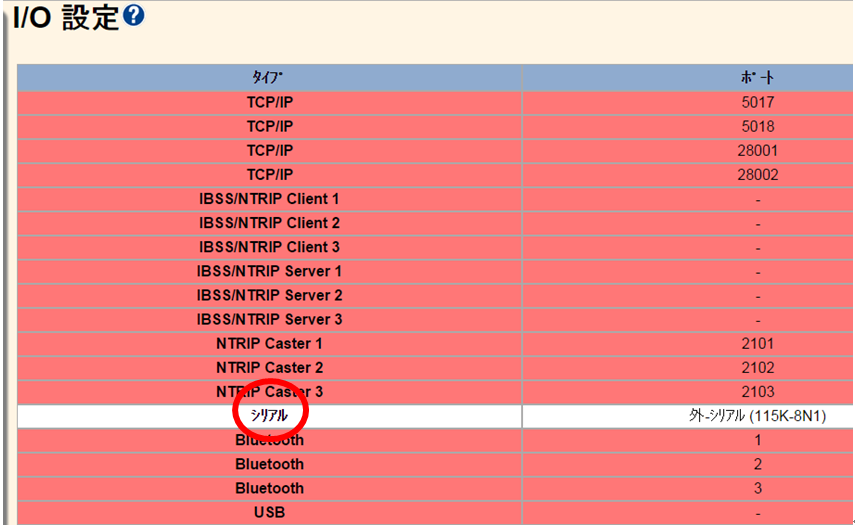

１．＜I/O設定＞を選択し、シリアルを選択します。

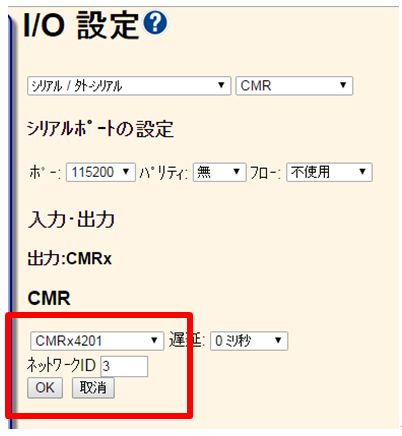

２．ネットワークIDにて、変更するチャンネル番号を設定して、＜OK＞を選択します。

※チャンネル番号は、1～9を設定します。

1-6-2 SPS4201無線機設定

※SPS4201が既にGPSモードに設定されていることが前提です。　→　1-5 SPS4201通信設定

1-6-2-1 SPS4201チャンネル変更

SPS4201外部無線機のチャンネル変更は専用ソフトウェアを使用して、下記の手順で行います。

１．SPS4201(バッテリー装着済)とパソコンを付属ケーブル（P/N：53009012）およびUSBシリアルコンバータケーブルを使用して接続します。

パソコン接続後のCOM番号は、デバイスマネージャ等で予め確認します。

２．「putty.exe」を起動します。

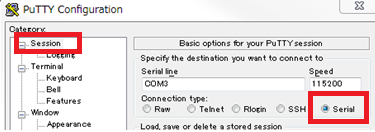

３．Session設定画面でConnection typeに＜Serial＞を選択します。

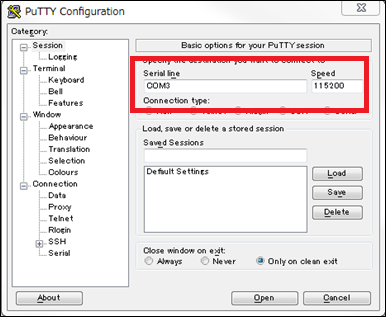

４．COM番号、Port115200を入力します。

５．＜Terminal＞を選択し、＜Implicit LF in every CR＞を選択して、＜Open＞を選択します。

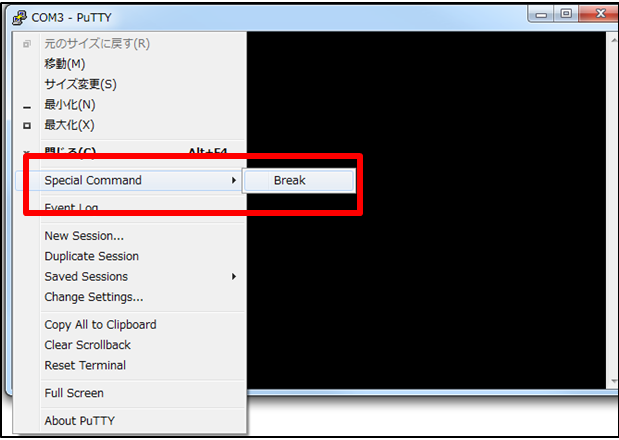

６．コマンドプロントの左上のアイコンを選択し、＜Special Command＞→＜Break＞を選択します。

※Break選択後、SPS4201の電源が入ります。電源が入らないと以降の操作はできません。

電源が入らない場合、1)～4)の作業をやり直して下さい。

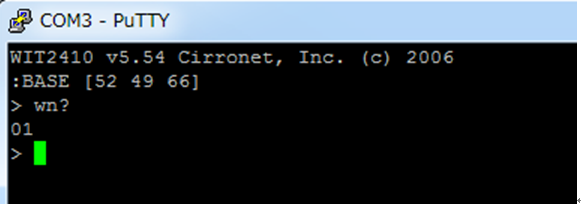

７．現在のチャンネルを確認します。「wn?」を入力すると現在のチャンネルが表示されます。

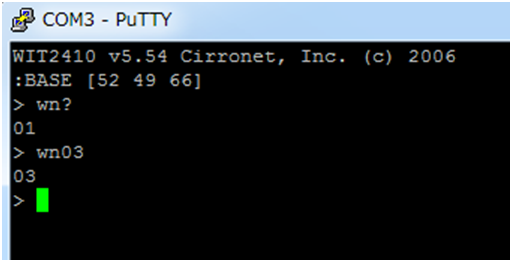

８．チャンネルを変更します。変更する数字を入力します。

※チャンネルは1～9までを推奨します。

例：チャンネルを3に変更→wn03と入力。

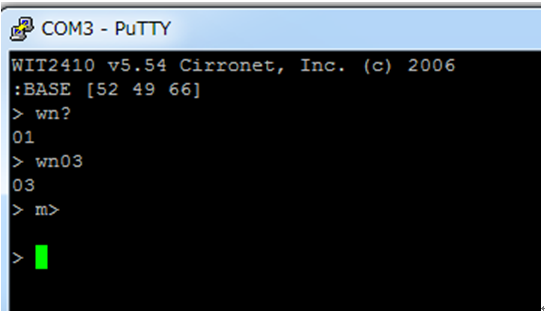

変更した番号を保存します。「m>」を入力し、数秒後「>」のみ

表示されると保存完了となり、設定が完了します。

＜次の操作＞

移動局設定を行う：
