ポイント変更

概要

プロジェクトにインポートまたはプロジェクトで作成されたポイント座標値を変更します。

またポイントが面データの要素として使用されている場合、座標値が変更されると面の

再計算が自動的に行われます。

前提条件

・Trimble Business Center v5.0以上のインストール

※本機能を使用するには、Field Data または Surface Modeling モジュール（有償ライセンス）が必要です。

手順

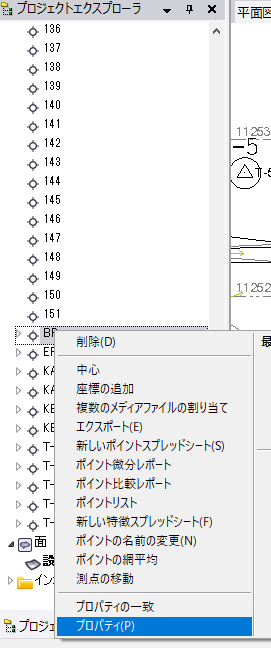

プロジェクトエクスプローラにて、変更するポイントを右クリックし、＜プロパティ＞を選択します。

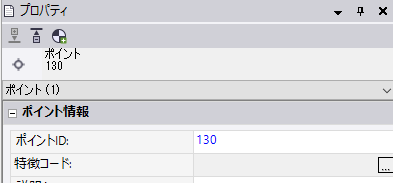

この時、ポイント名の前に「▷」があるポイントとないポイントがあります。「▷」があるポイントはプロパティにアイコン（接続データのドロップダウンリスト）があり、「▷」がないポイントはありません。

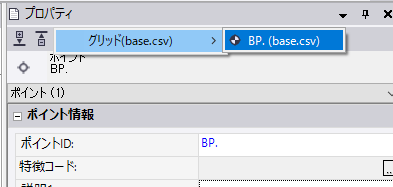

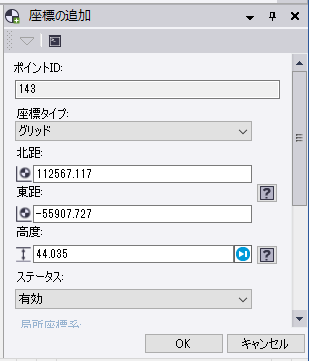

がある場合はを選択して表示されるポイントを選択します。無い場合は（座標の追加）を選択します。

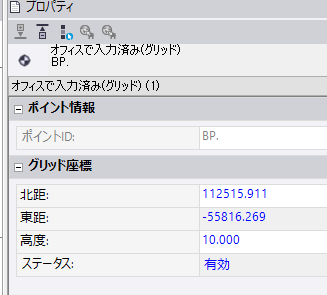

変更する座標値を入力します。

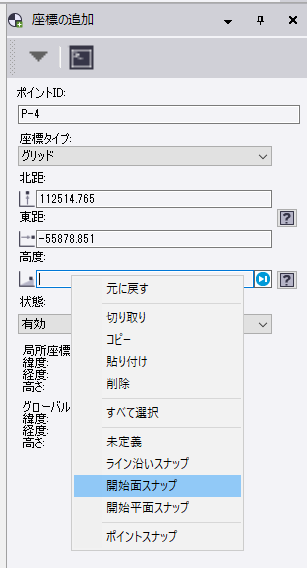

ポイントの高さを設計面の高さに合わせたい場合、マウスのカーソルを＜高度＞に合わせて右クリック後、＜開始面スナップ＞を選択します。

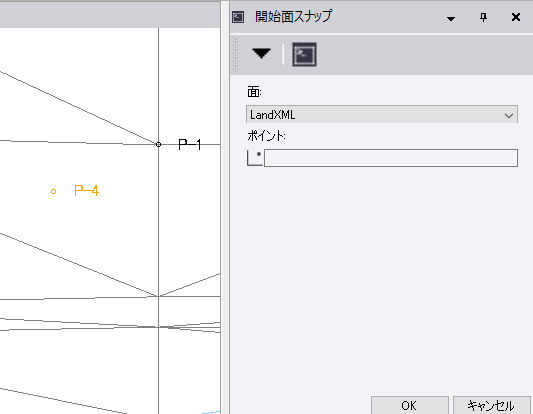

高さを合わせる面の名前を確認後、高さを設定するポイントを選択します。

(本書ではP-4を選択します)

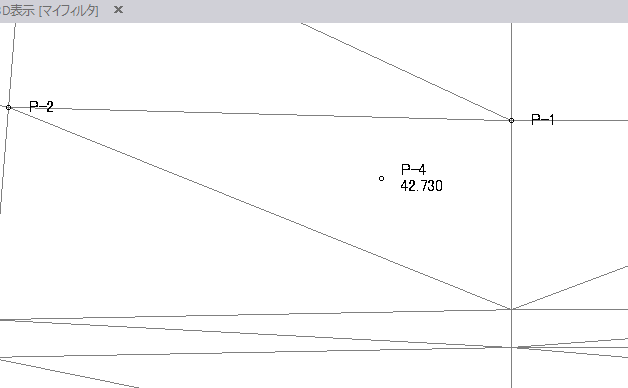

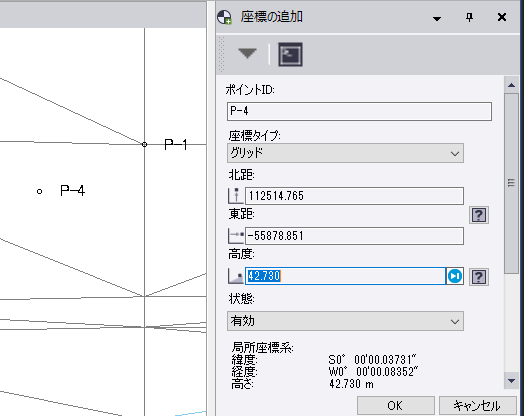

ポイント選択後、設計面の高さが高度の項目に自動設定(入力)されます。

＜OK＞を選択し、設定を完了します。
