2-4-1 RTK設定(SPS4201使用) 移動局設定

2-4-1 RTK設定(SPS4201使用)　移動局設定

概要

RTK測量を行う時、測量側（移動局）設定を行います。

SPS4201(2.4GHz外部無線機)を使用して固定局が設定された場合、コントローラの

2.4GHz無線アンテナを使用して固定局から補正情報を受信します。

 手順

１．＜メニュー＞　→　＜プロジェクト設定＞　→　＜デバイスの接続＞を選択します。

２．＜GPS＞を選択します。

３．モードは＜移動局＞を選択し、機器との接続方法は、＜Bluetooth＞を選択します。

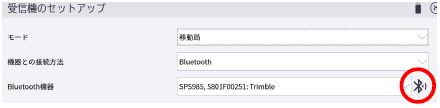

下図アイコンを選択して、Bluetoothスキャンを行います。



４．Bluetoothスキャンが行われ、接続可能な受信機が表示されます。

接続する受信機を選択し、＜OK＞を選択します。

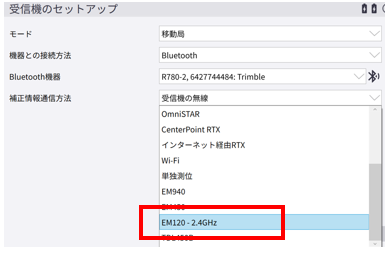

５．補正情報受信方法は、＜コントローラの無線機＞を選択します。

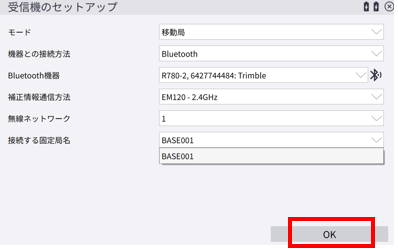

６．無線ネットワークは固定局で使用している無線チャンネルを設定します。

固定局設置で設定した固定局名を選択して、＜OK＞を選択します。



７．Quick Releaseを使用する場合、＜はい＞を選択します。

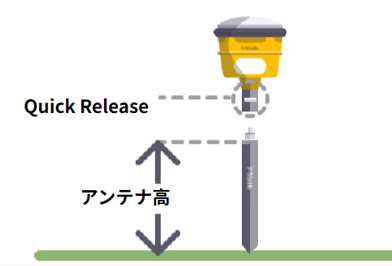

Quick Releaseは、キネマティックポートとSPS985を接続するアダプタです。

　

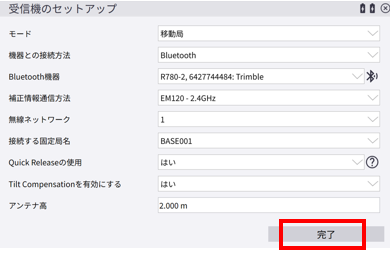

８．アンテナ高を入力し、＜完了＞を選択して移動局設定を終了します。
