この記事では、現場作成方法について説明します。

コントローラ上で現場を作成します。

※ジオイド2024を設定する場合、予め下記手順にて設定を行います。

各ファイルを、下記よりダウンロードします。

ジオイド2044ファイル

座標系データベース更新ファイル①

座標系データベース更新ファイル②

・TSC7(Windows OS)の場合：

1)　ダウンロードした3つのファイルをUSBメモリに保存します。

2)　コントローラを起動し、USBメモリを挿入します。

3)　下記アドレスのフォルダ内にファイルを貼り付けます。

・ジオイド2044ファイル

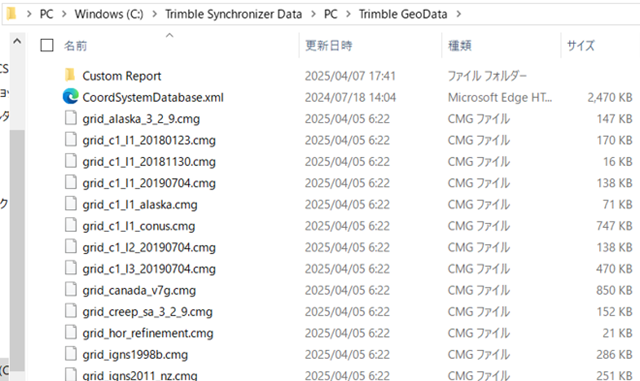

C:\Trimble Synchronizer Data\PC\Trimble GeoData

・座標系データベース更新ファイル①と座標系データベース更新ファイル②

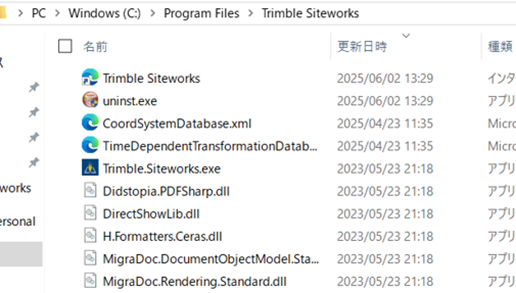

　C:\Program Files\Trimble Siteworks

・TSC5(Android OS)の場合：

1)　コントローラを起動しPCと付属ケーブルで接続します。

ケーブル接続後、コントローラ側は＜ファイル転送＞を選択します。

2)　下記アドレスのフォルダ内にファイルを貼り付けます。

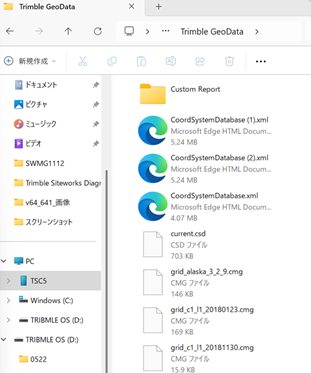

PC\TSC5\内部共有ストレージ\TrimbleSync\Trimble GeoData

１．＜＋＞を選択します。

２．プロジェクト名を入力し各設定を確認後、＜次へ＞を選択します。

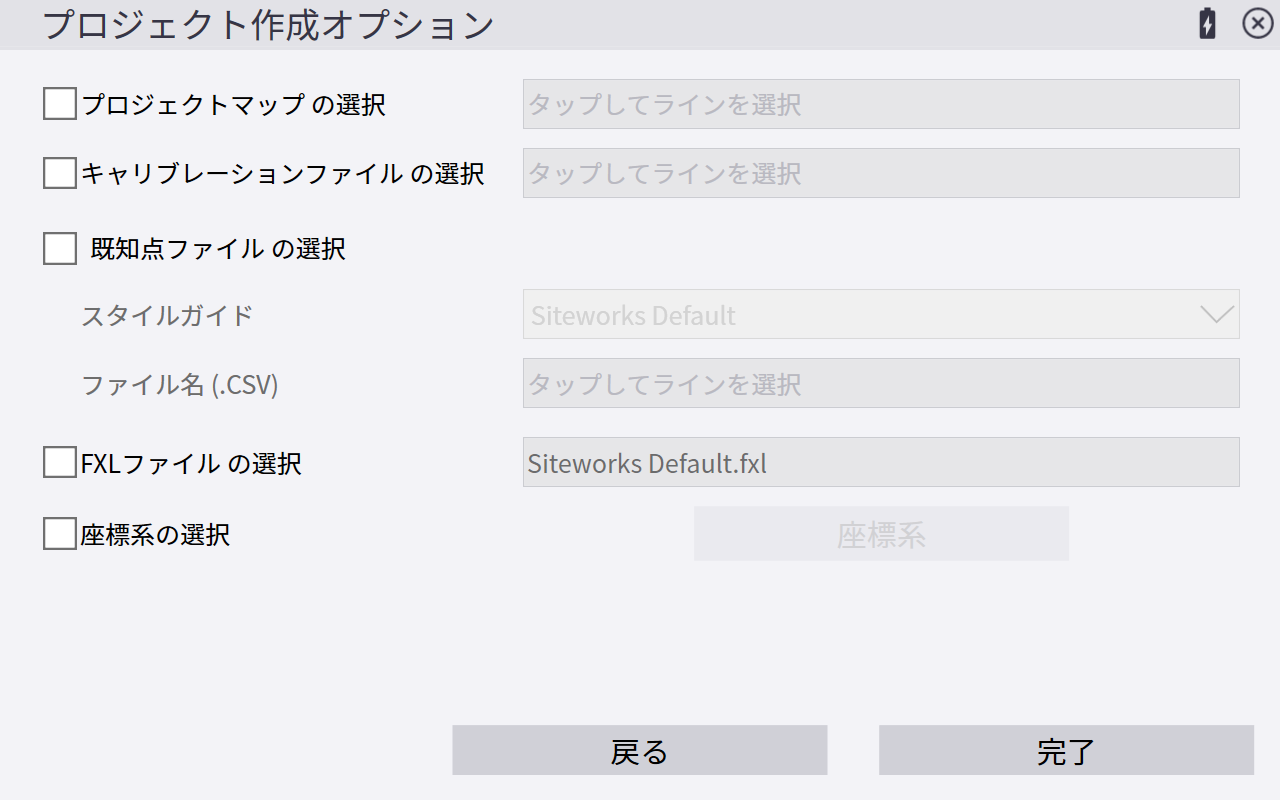

３．プロジェクト作成オプションを設定します。

　プロジェクトに必要な項目に☑して情報を入力していきます。

・プロジェクトマップの選択：現場マップデータ(DXFファイル)を選択する。

・キャリブレーションファイルの選択：サイトキャリブレーション(ローカライゼーション)を行ったDCファイルを選択する

・既知点ファイルの選択：現場既知点データ(csvファイル)を選択する。

・座標系の選択：現場座標(DCファイル)がない場合、世界測地系にて座標系を設定する。

座標系を世界測地系から選択する。(資料では Japan/Japanese State Plan2011 を使用)

　　Japan/Japanese State Plane：旧日本測地系

　　Japan/Japanese State Plane 2000：日本測地系2000

　　Japan/Japanese State Plane 2011：日本測地系2011

選択した座標系のゾーンを選択する(資料では日本測地系2011を使用)

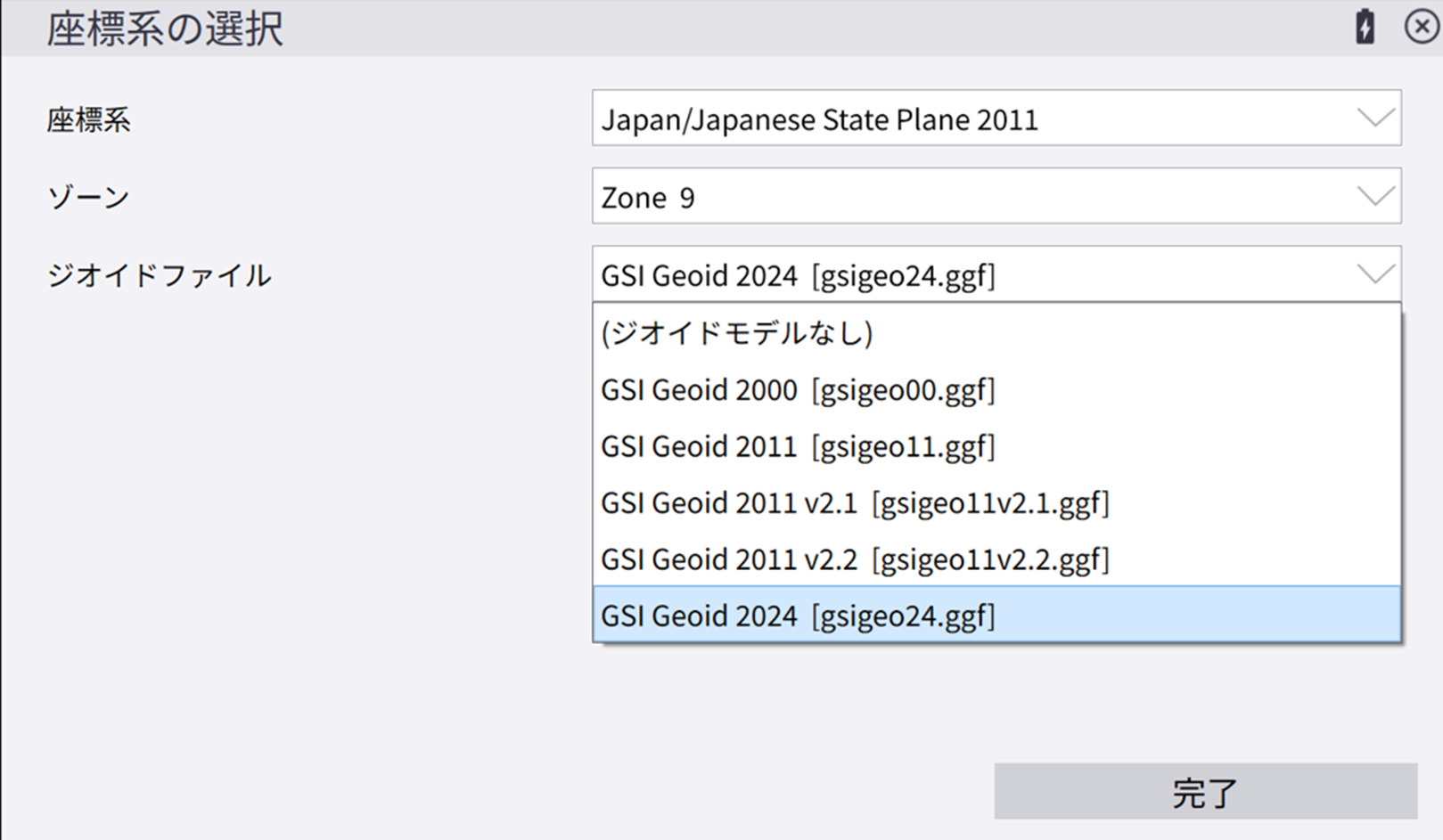

必要なジオイドを選択する。

※ジオイドを設定しない場合、(ジオイドモデルなし)を選択する。

・必要な項目を入力/選択が終われば、＜完了＞をタップする。

　(ここではプロジェクトマップト既知点ファイルを選択している)
