3-4 測量ポイントからMC/MG用データ作成

測量ポイントからMC/MG用データ作成方法について説明します。

※本操作で使用可能なポイントは下記の通りです。

　変化点(地表面計測)

１．コントローラにUSBメモリを挿入します。

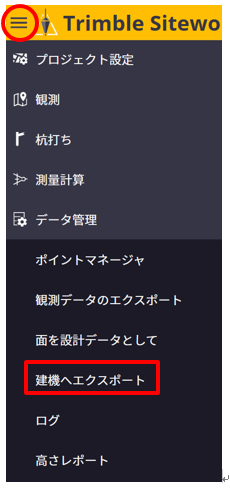

２．＜メニュー＞　→　＜データ管理＞　→　＜建機へエクスポート＞を選択します。

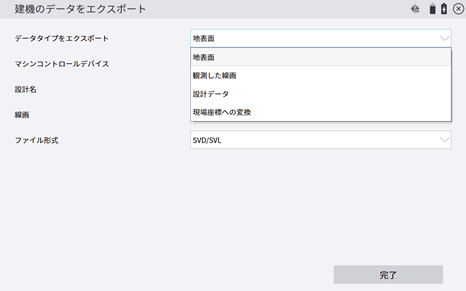

３．データタイプをエクスポートにてエクスポートを行うデータタイプを選択します。(本書では、＜地表面＞を選択します)

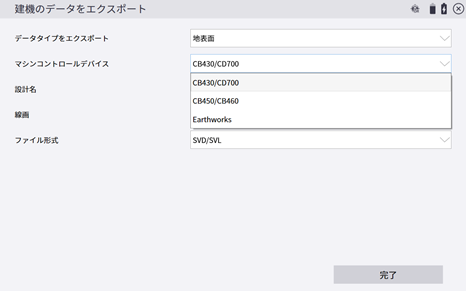

４．マシンコントールデバイスは、使用するデバイスを選択します

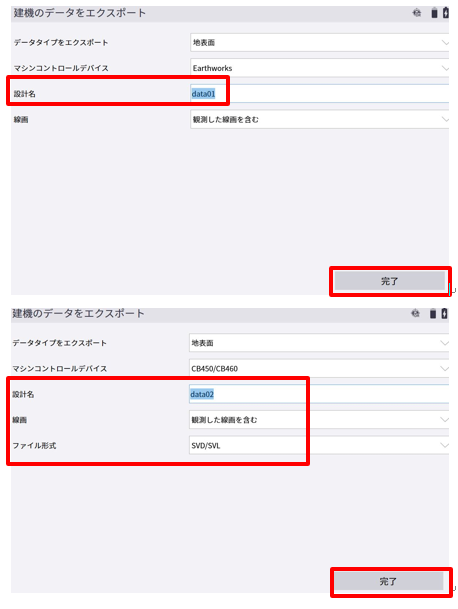

５．設計名は任意の名前を入力します。

線画は、＜観測した線画を含む＞を選択します。

ファイル形式は、＜SVD/SVL＞を選択します(デバイスがCBXXXの場合)　

設定後、＜完了＞を選択します。

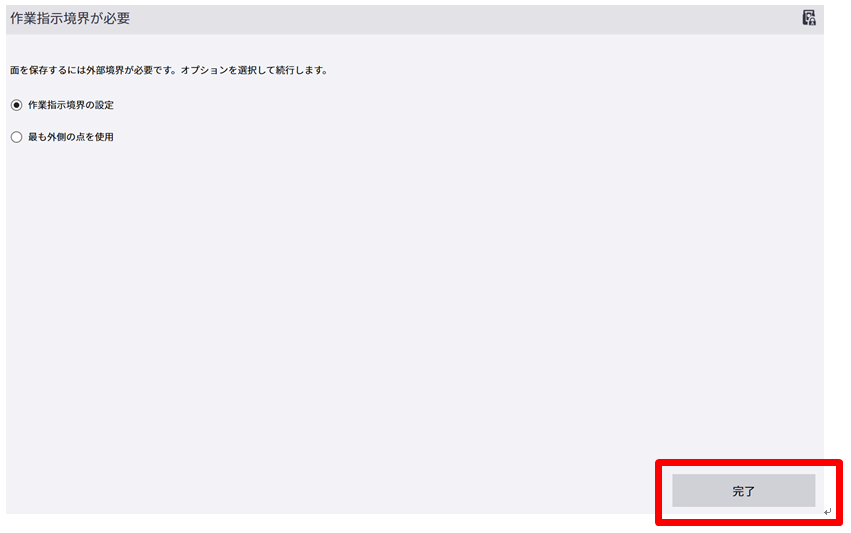

６．作業境界線作成が必要な場合、下記画面が表示されます。

作成方法を選択し、＜完了＞を選択します。

作業指示境界の設定：作成する面データの境界線を手動で設定します。

最も外側の点を使用：観測点の最も外周を自動で使用します。

７．データ作成完了後、下記メッセージが表示されます。
