2-4-4 VRS設定

概要

VRS測量を行う場合、下記手順の設定を行う。

前提条件

・SIMカードの挿入、またはWi-Fiルーターの使用によりインターネットに接続できる設定を完了している。

・VRS配信会社とVRS配信サービス契約を行い、配信サービスの情報を入手している。

手順

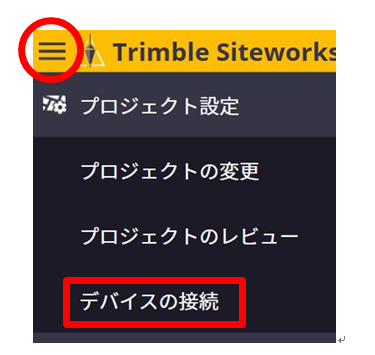

１．＜メニュー＞　→　＜プロジェクト設定＞　→　＜デバイスの接続＞を選択します。

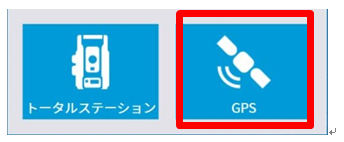

２．＜GPS＞を選択します。

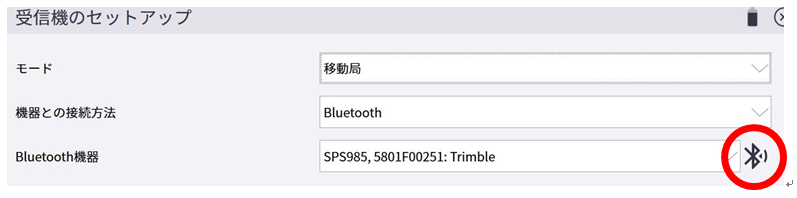

３．モードは＜移動局＞を選択し、機器との接続方法は、＜Bluetooth＞を選択します。

下図アイコンを選択して、Bluetoothスキャンを行います。

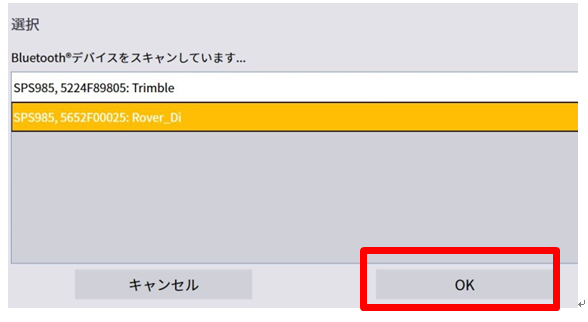

４．Bluetoothスキャンが行われ、接続可能な受信機が表示されます。

接続する受信機を選択し、＜OK＞を選択します。

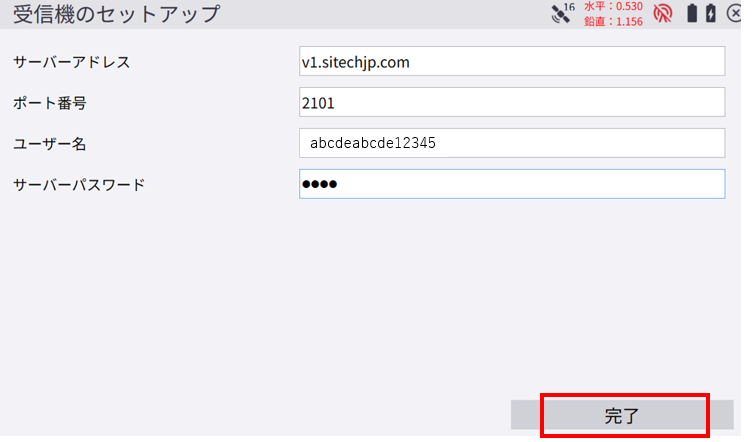

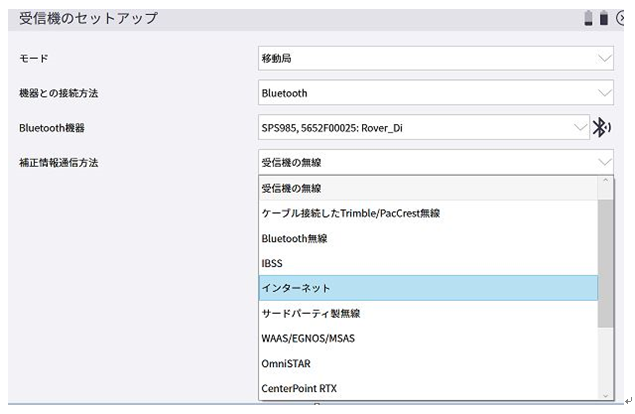

５．インターネットを選択し、配信会社から提供された情報を入力して、＜完了＞を選択します。

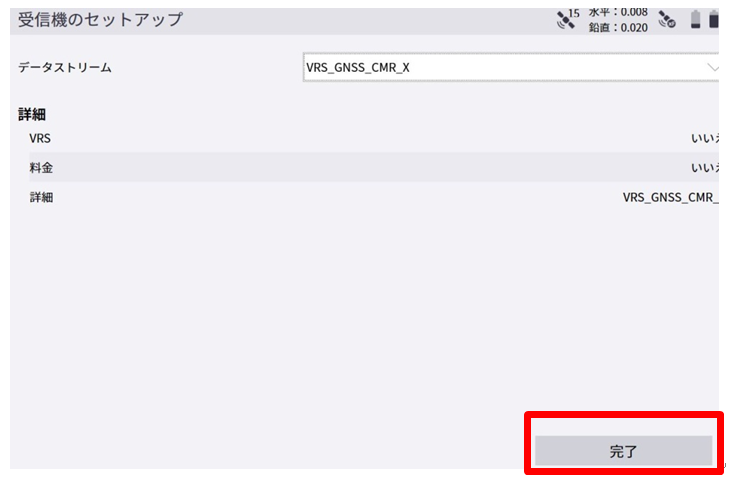

６．データストリームをリストから選択して、＜完了＞を選択します。

データストリーム(マウントポイント)については、下記リストを参照。

マウントポイント名	使用衛星
VRS_GREJ_CMR_X	GPS+GLONASS+Galileo+QZSS
VRS_GRJ_CMR_X	GPS+GLONASS+QZSS
VRS_GRE_CMR_X	GPS+GLONASS+Galileo
VRS_GNSS_CMR_X	GPS+GLONASS
RRS_GNSS_RTCM32_MSM5	GPS+GLONASS+Galileo+QZSS
RRS_GNSS_RTCM32	GPS+GLONASS+QZSS
RRS_GNSS_RTCM3	GPS+GLONASS

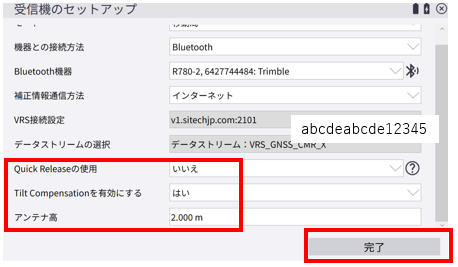

７．Quick Releaseを使用する場合、＜はい＞を選択します。

　　(Quick Releaseは、キネマティックポートとSPS985を接続するアダプタです。)

　Tilt Compesation(チルト機能)を使用する場合、＜はい＞を選択します。

　(チルト機能はオプション機能です)

　アンテナ高を入力して、＜完了＞を選択して設定を終了します。

＜次の作業＞

ローカライゼーションを行う：「2-6 ローカライゼーション」へ進む。

ローカライゼーション完了済み「Trimble Siteworks GNSS」へ戻り各機能へ進む。
