RTK測量を行う場合、GNSS受信機(固定局)の設定を行います。

※SPS4201チャンネル変更を実施する場合、「1-5 SPS98x-SPS4201チャンネル変更」にてSPS4201本体とGNSS受信機の設定を予め行います。

※VRS測量を行う場合、本設定は不要です。

１．＜メニュー＞　→　＜プロジェクト設定＞　→　＜デバイスの接続＞を選択します。

２．＜GPS＞を選択します。

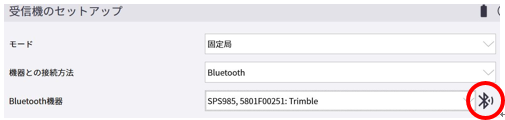

３．モードは＜固定局＞を選択し、機器との接続方法は、＜Bluetooth＞を選択します。下図アイコンを選択して、Bluetoothスキャンを行います。

４．Bluetoothスキャンが行われ、接続可能な受信機が表示されます。接続する受信機を選択し、＜OK＞を選択します。

５．補正情報受信方法は＜2.4GHz Georadio＞を選択します。

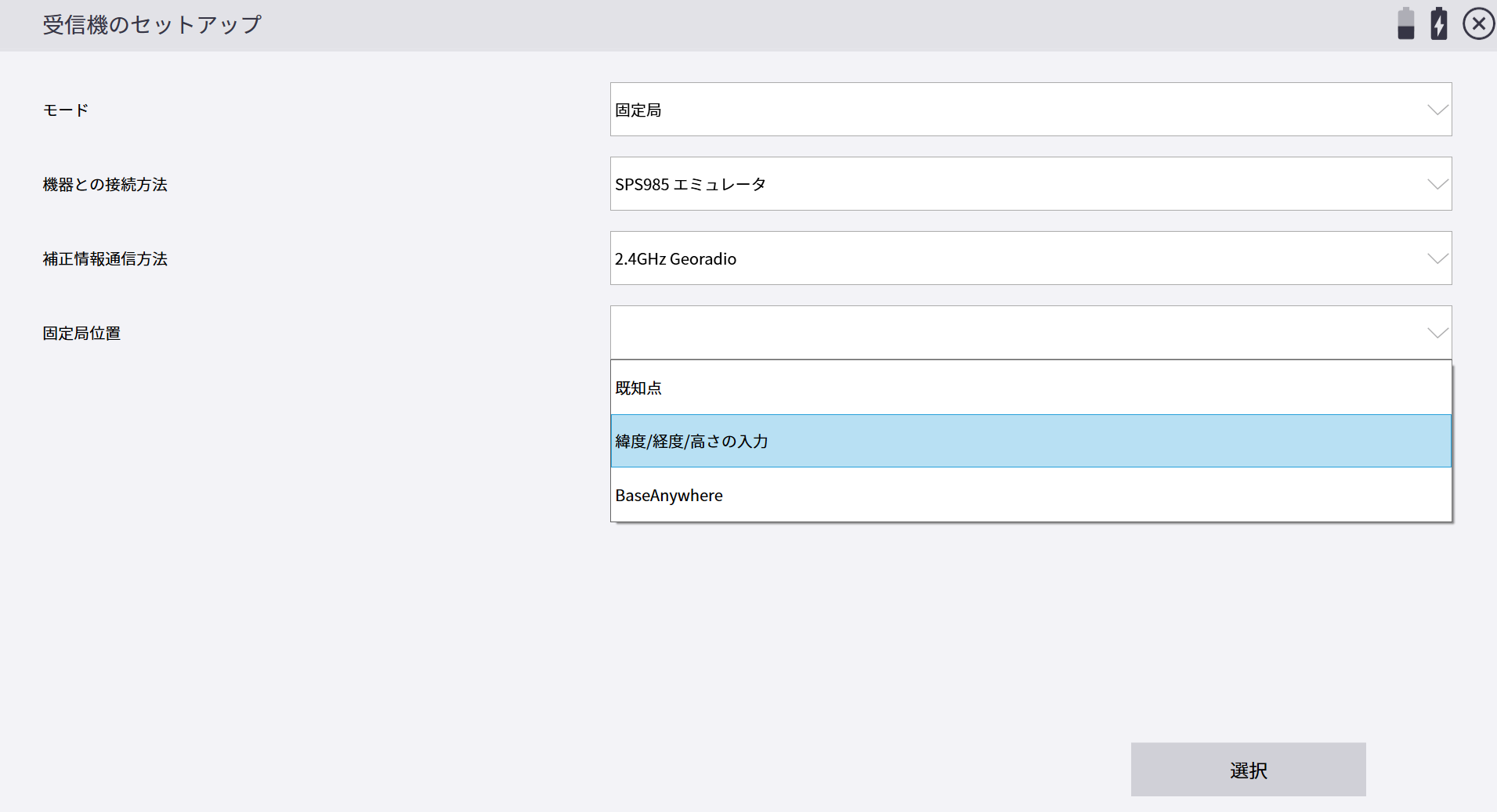

６．固定局の位置を設定します。

・受信機を既知点上に設置する場合：＜既知点＞を選択します

・受信機を任意の場所に設定する場合：＜緯度/経度/高さの入力＞を選択します

＜BaseAnywhere＞は受信機の電源をスタートする毎に新しく補正情報を送信します。

※オートベース機能は、＜緯度/経度/高さの入力＞にて取得された情報が受信機に設定されます。

※本項では、＜緯度/経度/高さの入力＞を選択します。

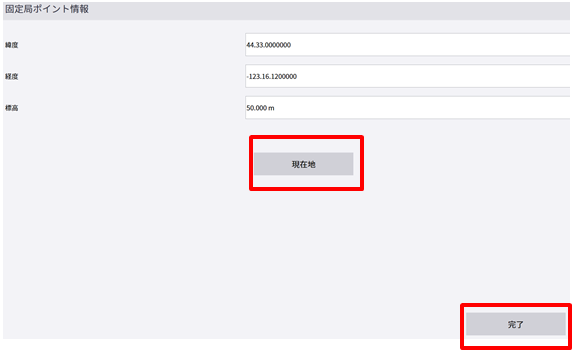

７．＜現在地＞を選択し緯度・経度・標高が表示された後、＜完了＞を選択します。

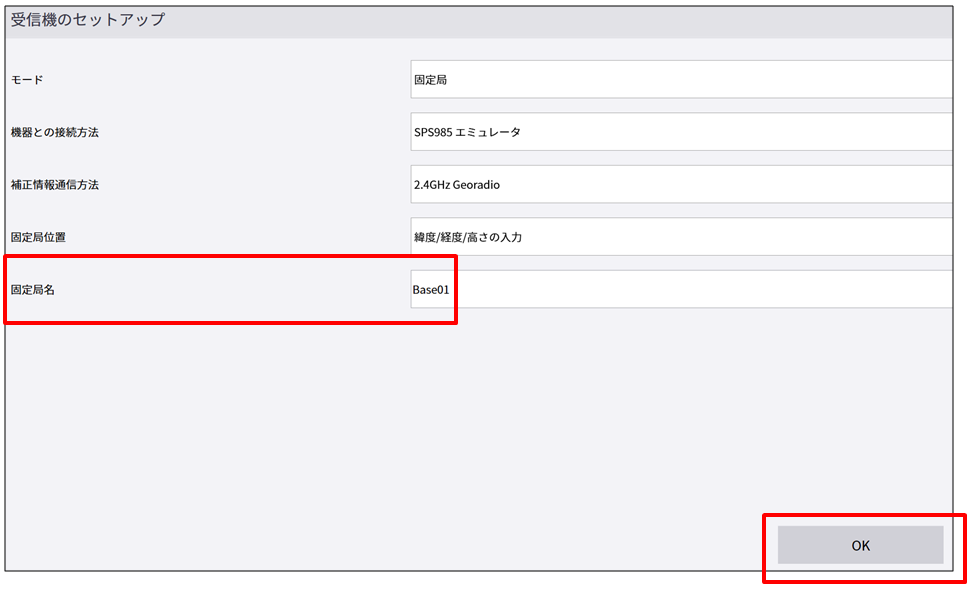

８．固定局名を入力して、＜OK＞を選択します。

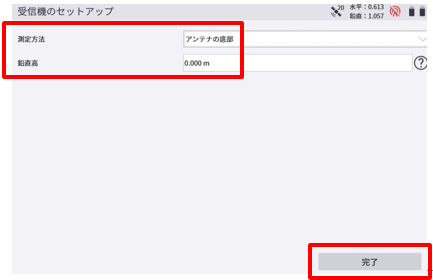

９．単管などにアンテナを固定して現場が終了するまで移動しない場合は測定方法に＜アンテナ底部＞、アンテナ鉛直高に<0.00m>を設定して＜完了＞を選択します。

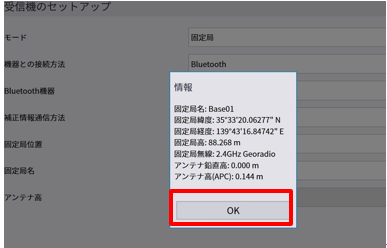

10．固定局情報が表示されます。＜OK＞を選択して固定局設定を終了します。
