建機データオーバーレイによるデータインポート

概要

VISIONLINK上にある施工履歴データをTrimble Business Centerにインポートします。

前提条件

・Trimble Business Center v5.0以上のインストール

 ※本機能を使用する場合、Site Modeling module（有償ライセンス）が必要です。

手順

1)　Trimble Business Centerを起動して、新規プロジェクトを作成します。

2)　＜建築データ＞→＜VISIONLINKに公開＞を選択します。

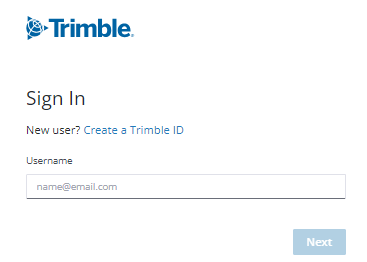

3)　下記の画面が表示された場合、VISIONLINKのログイン情報を入力します。

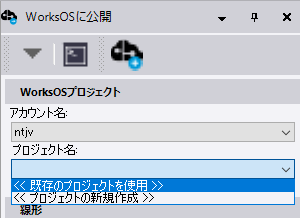

4)　＜アカウント名＞を指定し、＜プロジェクト名＞に＜既存のプロジェクトを使用＞を選択します。

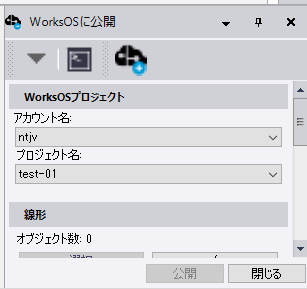

5)　＜VISIONLINKプロジェクトを選択してください＞のボックスに＜プロジェクト＞を選択し、＜OK＞

　　を選択します。
　※初回起動時のみ、このウインドウが表示されるまでは1分程度かかる場合がございます。ソフトウェ

　　アを終了しない限り、選択するとすぐに表示されます。

6)　＜閉じる＞を選択します。

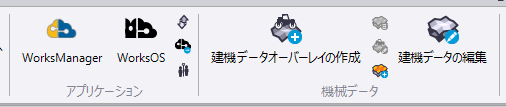

7)　＜建機データオーバーレイの作成＞を選択します。



8)　VLログイン情報を入力して、＜サインイン＞を選択します。

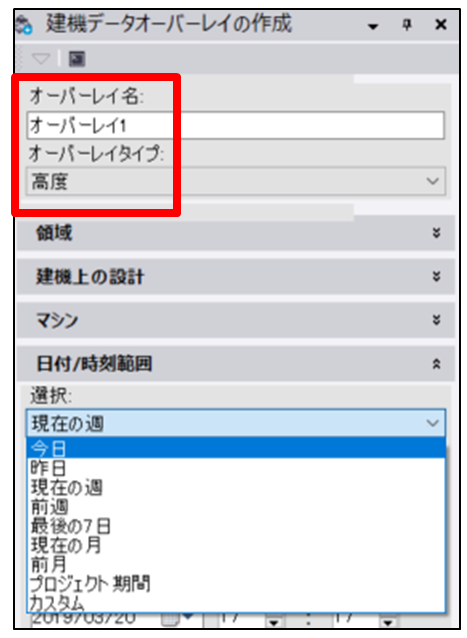

9)　＜オーバーレイ名＞に＜オーバーレイの名前＞を入力します。
　　＜オーバーレイタイプ＞に＜高度＞を選択します。
　　＜日付/時刻範囲＞にインポートするデータの時間を設定します。
　　＜日付/時刻範囲＞の他に＜領域＞、＜建機上の設計＞、＜マシン＞のフィルタを設定することがで

　　きます。

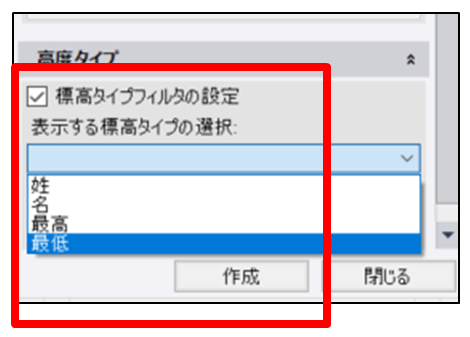

10)　＜高度タイプ＞の＜標高タイプフィルタの設定＞に☑を入れます。
　　＜表示する標高タイプの選択＞にてインポートするデータの高さのフィルタを設定します。
　　＜作成＞を選択します。

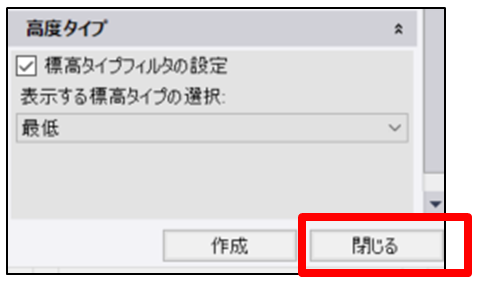

11)　＜閉じる＞で終了します。

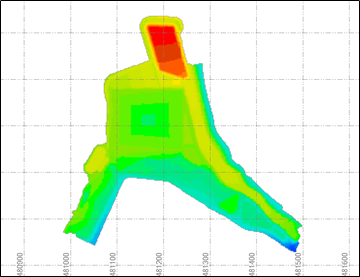

12)　画面にデータを表示されない場合、全体表示させます。
