座標変換(ローカライゼーション)

概要

現場基準点座標データと基準点と同地点のGNSSデータを使用して、現場座標系を作成します。

※本機能を使用する場合、v5.31以上を使用願います。

　インストーラダウンロード

前提条件

・現場基準点データをインポートまたは作成済み

・現場基準点と同地点のGNSS緯度経度データ(現場で観測した緯度、経度、楕円体高)準備済み

※本機能を使用する場合、Field Data module（有償ライセンス）が必要です

手順

1)　基準点座標データをインポートまたは＜ポイント作成＞で作成します。

2)　GNSS緯度経度データをプロットします。

　　＜CAD＞　→　＜ポイントの作成＞を選択します。

3)　＜ポイントID：＞でポイント名を入力し、＜座標タイプ：＞を＜グローバル座標系＞に設定しま

　す。

※ポイント名は、基準点のポイント名とは別名にします。

4)　現場で観測した緯度、経度、楕円体高データを入力し、＜適用＞を選択します。

　※楕円体高は＜高さ＞に入力します。

5)　3)～4)の作業を操作を座標変換に使用する基準点数分行います。

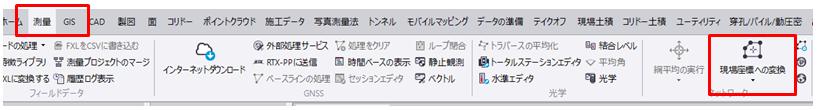

6)　＜測量＞　→　＜現場座標への変換＞を選択します。

7)　＜ポイントリスト＞タブを選択します。

8)　＜GNSSポイント：＞にて座標変換に使用するGNSSポイントを選択し、

　＜グリッドポイント：＞にて選択したGNSSポイントに相当するポイントをそれぞれ平面図から選択し

　ます。

　＜計算＞を選択して座標変換の計算を行います。

9)　結果が表示されます。結果を採用する場合、＜現場として保存＞を選択します。

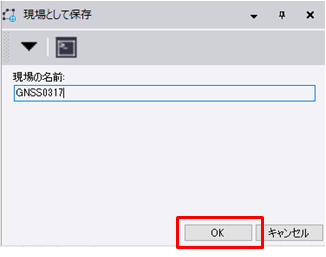

10)　名前(任意)を半角英数にて入力し、＜OK＞を選択します。

11)　＜OK＞を選択して座標変換を終了します。
