ScreenView機能(Siteworks) (NEW!! 24.10)

概要

EarthworksおよびSiteworks(Android版）向けのリモートコントロールアプリケーションScreenviewをリリースしました。

ScreenviewはWorksManagerを通じてEarthworksおよびSiteworksの操作画面を遠隔で確認して操作することができ、オペレーターへの問い合わせ対応やジョブトレーニングなどに役立ちます。

この記事では、以下について説明いたします。

---

1.アプリインストール

2.初期設定

3.WorksManager経由でコントローラへアクセス

---

前提条件

• Worksmanagerの契約が完了している
• プロジェクトの作成が完了している
• デバイス側(コンローラ)のインターネット接続設定が完了している(WorksManager接続設定も合わせてご参照ください。)
• Siteworks v1.73以上がインストールされているTSC5である(v1.73 Warranty期限：2024年8月31日)

手順

1．アプリインストール

1)　Trimble Installation Managerを起動後、Trimble Siteworksを選択します。

2)　インストールする項目にチェックを付け、インストールを実施します。

　(ScreenViewは、v1.73以上の付属品としてインストールが可能です)

2．初期設定

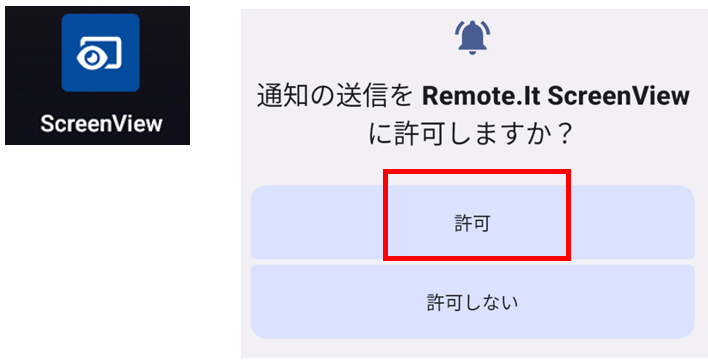

1) ScreenViewを起動し、＜許可＞を選択します。

2)　＜ALLOW CONTROL＞を選択します。

3)　初期の状態ではリモートコントロールがオフになっており、以降の操作でコントロールをオンに設定します。

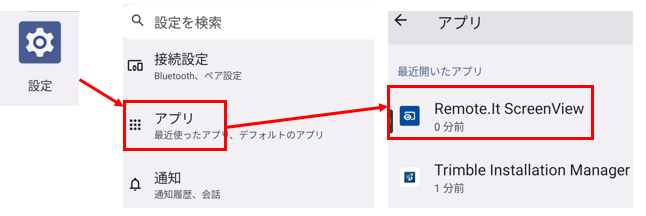

4)　＜設定＞　→　＜アプリ＞　→　＜Screen View＞を選択します。

5)　下図箇所から「設定を許可」を選択します。

6)　ScreenViewに戻り、　＜ALLOW CONTROL＞を選択します。

7)　リモートコントロールの使用をオンに設定します。

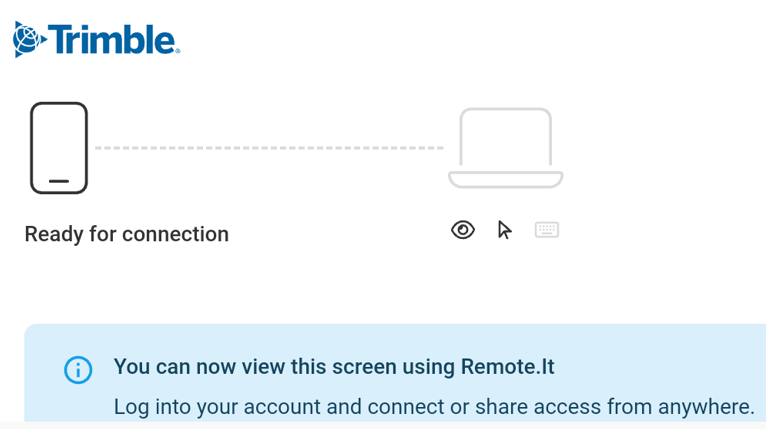

8)　　ScreenViewアプリに戻り、接続が許可された状態である場合、下記メッセージが表示され、接続可能な状態となります。

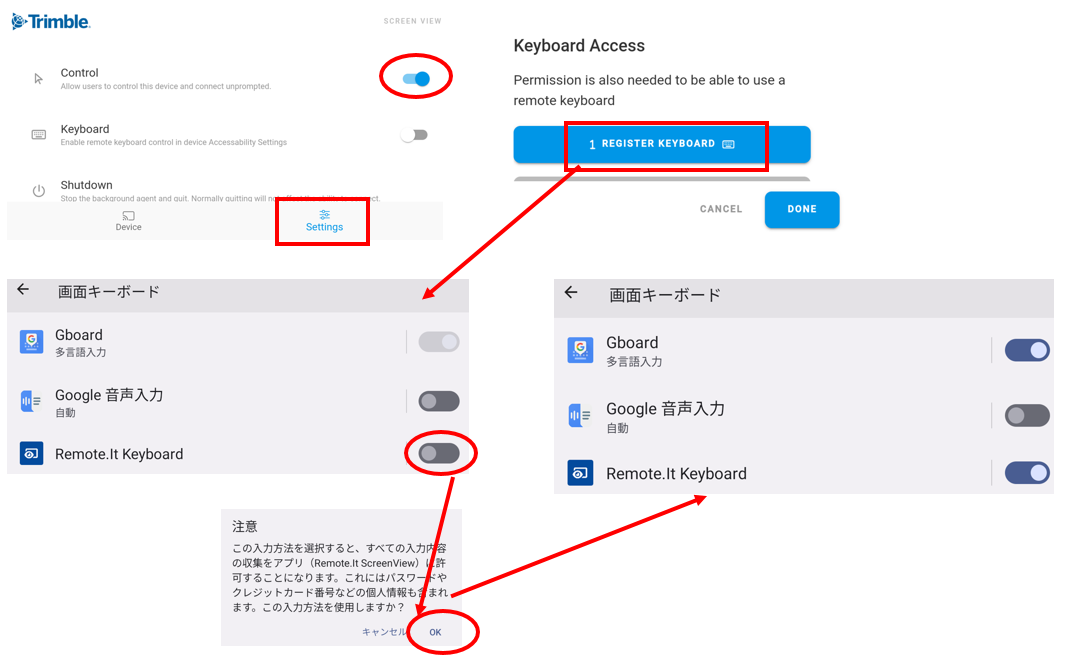

9)　遠隔操作でPCのキーボードを使用したい場合、アプリの設定より下記設定にてキーボードの種類を設定します。

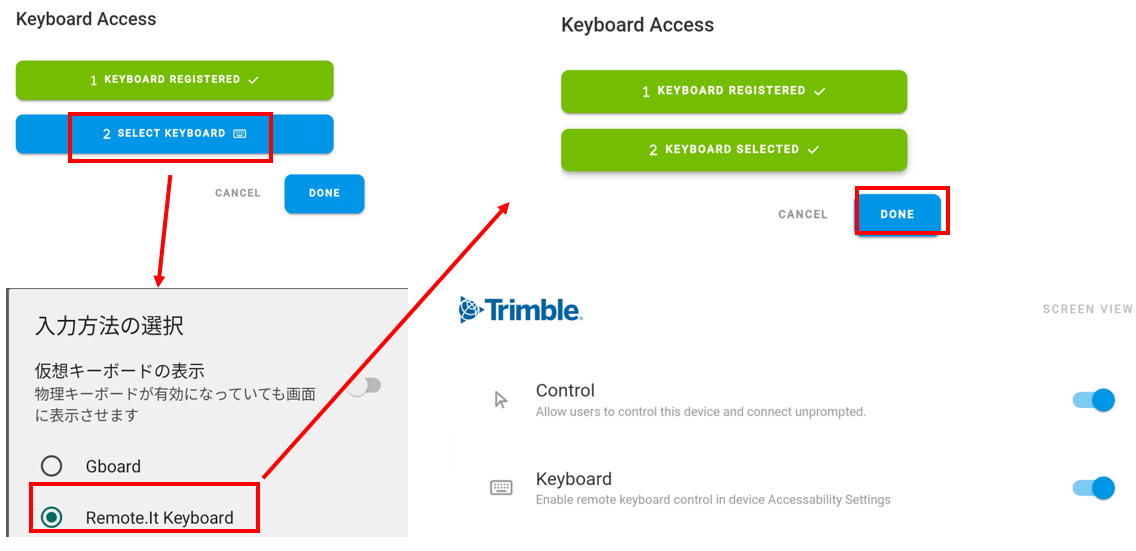

10) キーボードの設定が完了(緑色)すると、キーボードが使用可能になります。

3．WorksManager経由でコンローラへアクセス

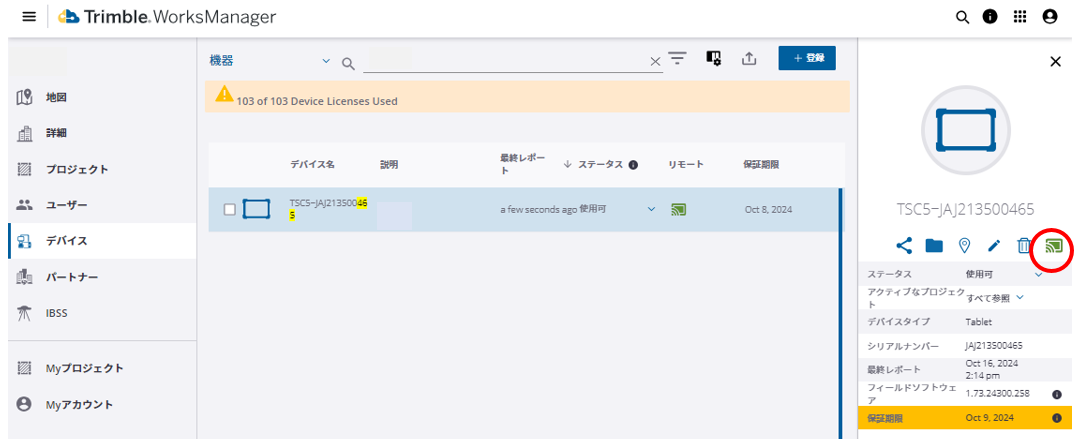

　WorksManagerのデバイスにて、下記リモート機能にてアクセスが可能です。

WorksManager のデバイスには、３つの異なるリモート アイコンカラーがあります。
・灰色 - デバイスはリモート アクセス用に設定されていますが、オフラインまたは非アクティブです。
・オレンジ - デバイスはリモート アクセス用に設定されていません。サイドバーを展開し、オレンジ色のリモート アイコンの上にマウスを置くと、追加情報が表示されます。
・緑 - デバイスでリモート アクセスが利用可能であり、デバイスは接続する準備ができています。

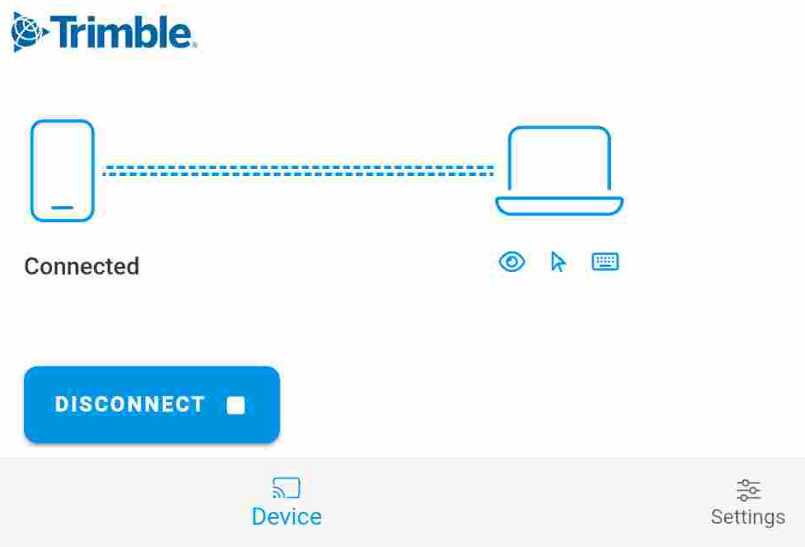

オペレータービューに接続中、ScreenViewアプリのステータスは下記の状態です。

＜DISCONNECT＞を選択すると、リモート機能が終了します。

マウス/キーボードのショートカット
ScreenView アプリケーションでは、次の動作が使用可能です。

テキスト選択などの機能を使用するには、画面を Android 画面と同様に扱う必要があることに注意します。

例：画面を長押しすると、すべて選択、コピー、切り取りなどのコンテキスト メニューが表示されます。

主な画面操作
タップ： マウスクリック
長押し： マウスをクリックした状態でホールド
ズームイン/アウト (ピンチして拡大)：キーボード Shift + マウス スクロール
パンニング (Earthworks)：キーボード Shift + マウスをクリックした状態 + マウス移動
スワイプ：マウスをクリックした状態 + マウスの移動

※ScreenViewアプリは、アプリの画面を下から上へスワイプさせるだけでは、アプリ完全終了にはなりません。

アプリアイコン右上に、丸がついた状態はアプリ起動中です。

アプリを完全に終了させる場合、画面上から下にスワイプし、ScteenViewの項目を選択します。

＜YES＞を選択して、アプリを終了させます。
