ライン観測

概要

背景図または杭打ち用のライン、設計データ用のブレークラインの作成を観測しながら描画します。

前提条件

※本機能は平面図表示にて行います。

手順

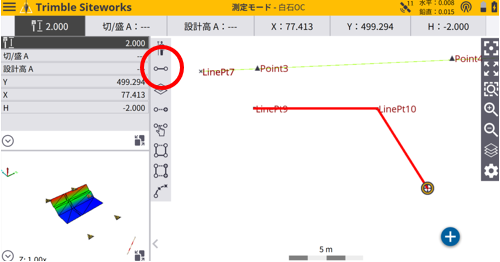

１．観測画面下部アイコンを選択します。

２．＜新しいライン＞を選択し、ライン名と作成するラインタイプを選択して、観測モードを変更します。

ブレークライン	設計面データおよびラインの杭打ちに使用します。
土量境界線	簡易土量計算およびラインの杭打ちに使用します。
作業指示境界	観測作業の境界線およびラインの杭打ちに使用します。
ライン	図面の背景図およびラインの杭打ちに使用します。
回避ゾーン	設定された区域に入ると警告を表示するエリアを設定します。

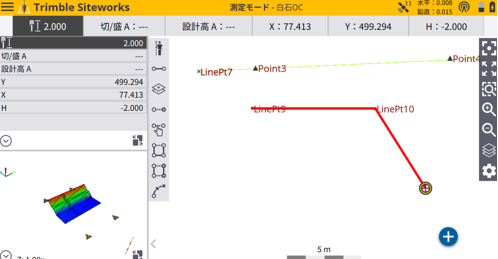

３．ライン観測時は、作成されたラインが赤色で表示されます。

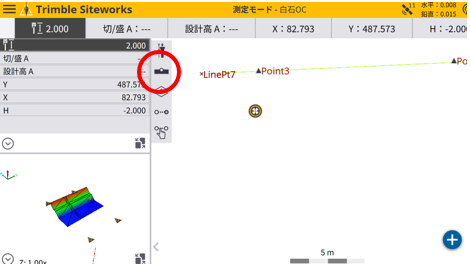

４．ライン観測が終了し地表面・特徴点観測に戻る時は、下図アイコンを選択します。

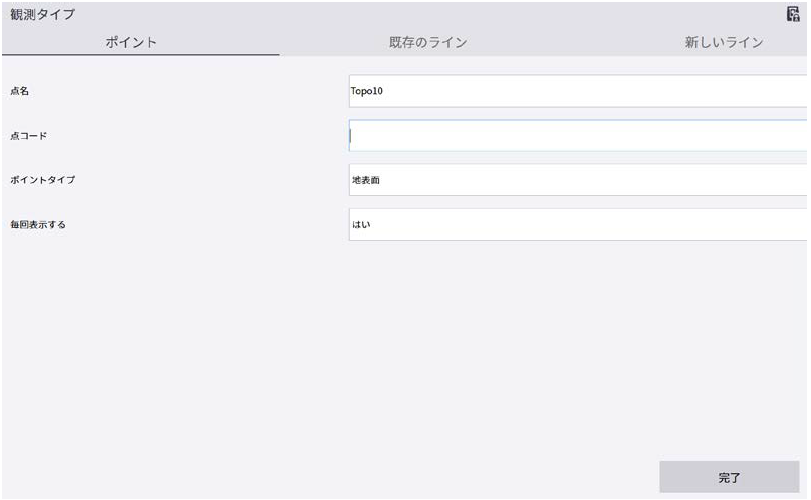

５．＜ポイント＞タブを選択し、＜毎回表示する＞を＜はい＞を選択して観測モードを切り替えます。
