袋小路を作成

概要

Trimble Business Center内で作成またはファイルインポートされた線形データまたはコリドーを使用して、袋小路面データを作成します。

前提条件

線形データまたはコリドーデータをインポートまたは作成済み。

※本機能を使用する場合、Survey Advanced module（有償ライセンス）が必要です。

手順

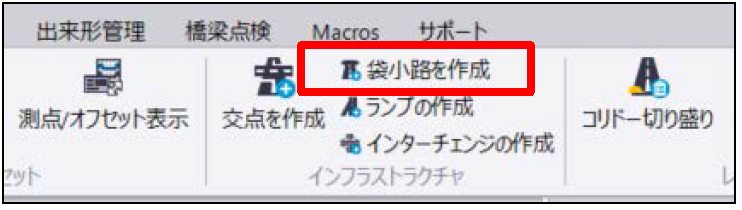

1)　＜コリドー＞ → ＜袋小路を作成＞を選択します。

2)　使用する線形またはコリドーを選択します。
＜開始または終了ポイント＞に、袋小路を作成する箇所の座標を設定します。
＜ターニングハンマー：T字＞＜円形の袋小路＞のどちらかを選択します。
名前を入力後＜適用＞を選択します。

3)　袋小路面データが作成されます。

4)　＜プロジェクトエクスプローラ＞から、作成した袋小路名を選択します。
　　右クリック後、＜プロパティ＞を選択します。

5)　袋小路の各種詳細設定が可能です。
