写真測量データと標定点の位置合わせ

概要

写真測量データと標定点の位置合わせを行います。

前提条件

「写真測量データインポートおよび網平均」作業済み

手順

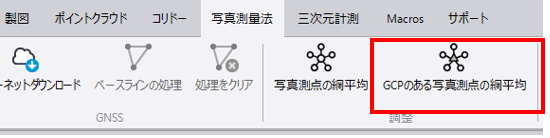

 1)　＜GCPのある写真測点の網平均＞を選択。

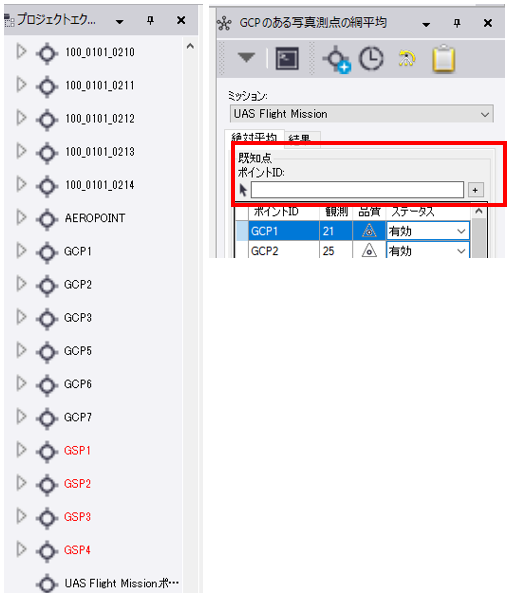

2)　＜絶対平均＞を選択し、＜ポイントID＞に設定した対空標識記号をプロジェクトエクスプローラか

　　ら選択、または直接入力する。

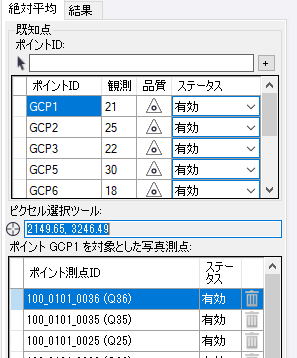

3)　＜ポイントID＞を選択後、＜ポイント測点ID＞を1点選択する。

　

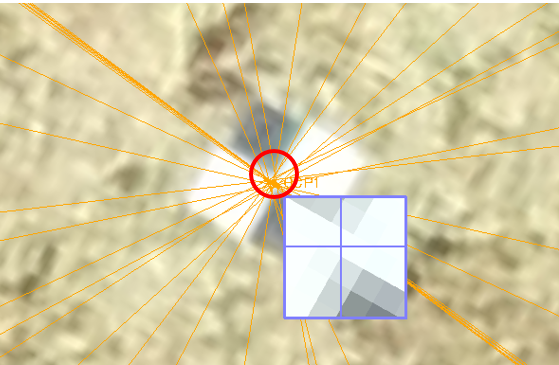

4)　写真を拡大し、標定点の中心位置を選択する。
※標定点の中心付近をクリック後、下図画像が拡大される。

　十字の中心を標定点の中心に選択する。

　

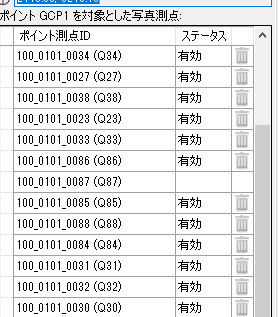

5)　＜ポイント測点ID＞を選択後写真内に標定点がない場合、次の画像へ移る。

　　(位置の設定をしていない画像は、ステータスが空白)

　

6)　すべて位置合わせが完了した後、他の標定点の位置合わせも行う。

　

7)　　全ての標定点の位置合わせが完了したら、下図のように「標定点⇒有効」「検証点⇒

　　　チェックとして」をステータスから選択する。

　

8)　設定完了後＜調整＞を選択し、処理を実行する。

　※処理が完了する時間は、写真測量のデータ量およびパソコンのスペックに依存します。
