現場設計データ作成

概要

この記事では、現場設計データ作成の方法について説明します。

前提条件

※EarthworksとGCS900共通操作です。

※プロジェクトライブラリーとしてTCCを使用する場合は、WorksManagerのサブスクリプション契約が必要です。

手順

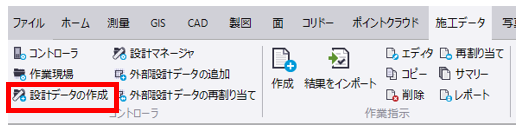

１．＜設計データの作成＞を選択します。

---

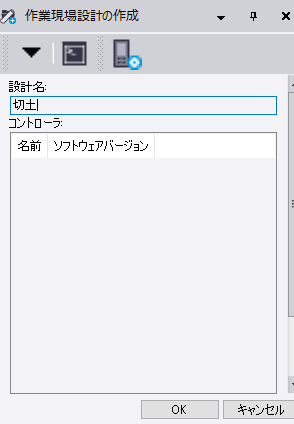

２．設計名を入力後、＜OK＞を選択します。

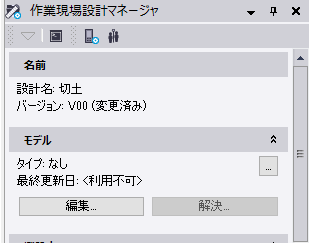

３．＜モデル＞の＜編集＞を選択します。



---

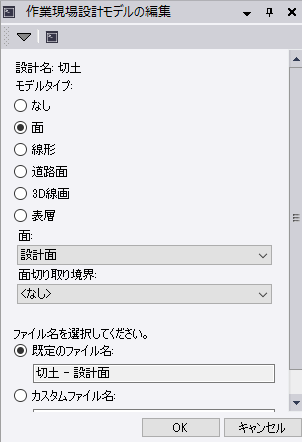

４．＜面＞を選択します。

面の名前を確認後ｌ＜OK＞を選択します。

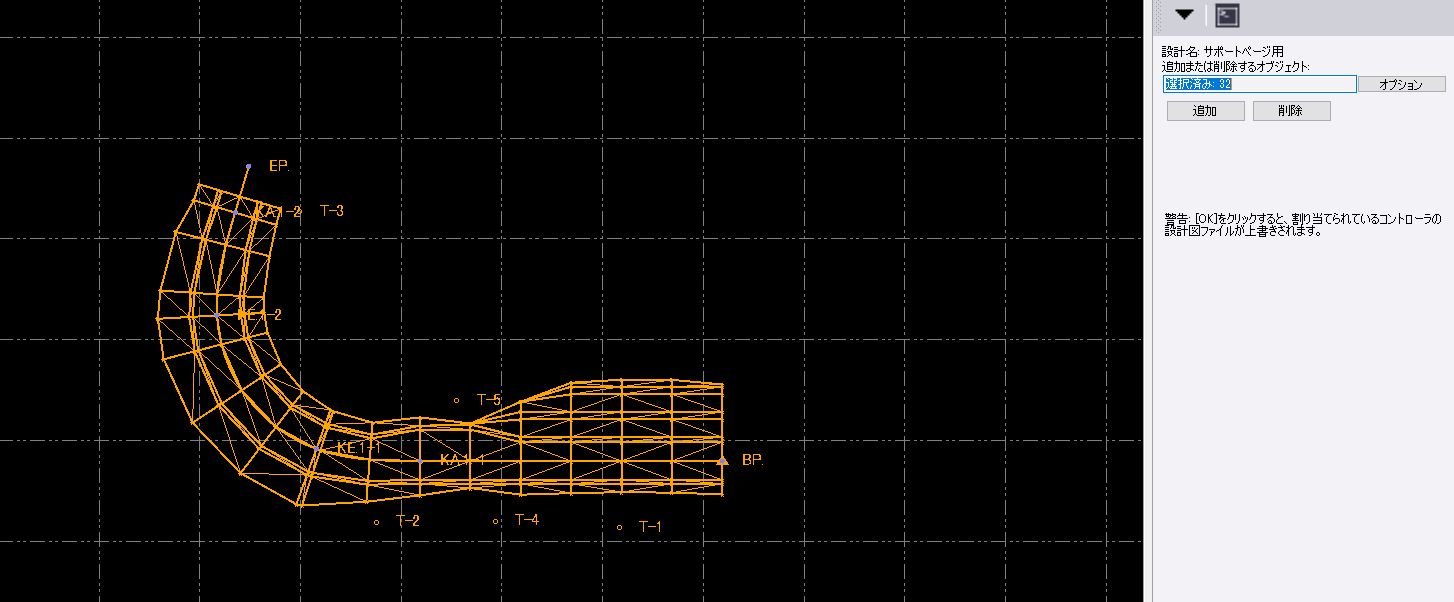

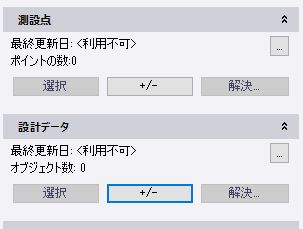

５．＜設計データ＞の「+/-」を選択し、オブジェクトを選択し、＜追加＞を選択し、＜OK＞を選択します。

  ※設計データは、重機のモニターに表示する平面図のオブジェクトを選択します。

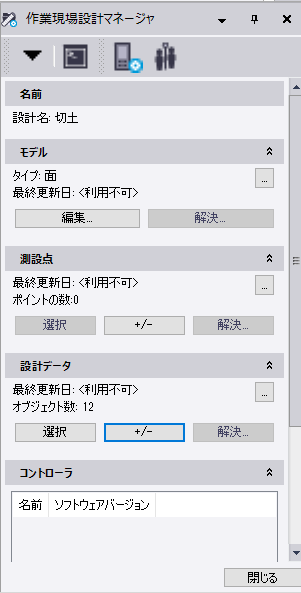

６．＜閉じる＞を選択します。
