概要
Trimble SiteVisionをお使いになるにあたり、現場で使用する場所に3D設計データ等が配置されていることが必要不可欠となります。
現場で効率良くSiteVisionをお使いいただくためにも、事前に表示させたい3D設計データの作成やデータ内での基準点箇所の配置等の準備をお願いします。
事前にご準備いただく3Dデータ等
- SketchUpやその他の3DCADで作成した3D設計データ
- ご使用になる現場でローカライゼーションした基準点情報(DC、CAL、JXLファイル)

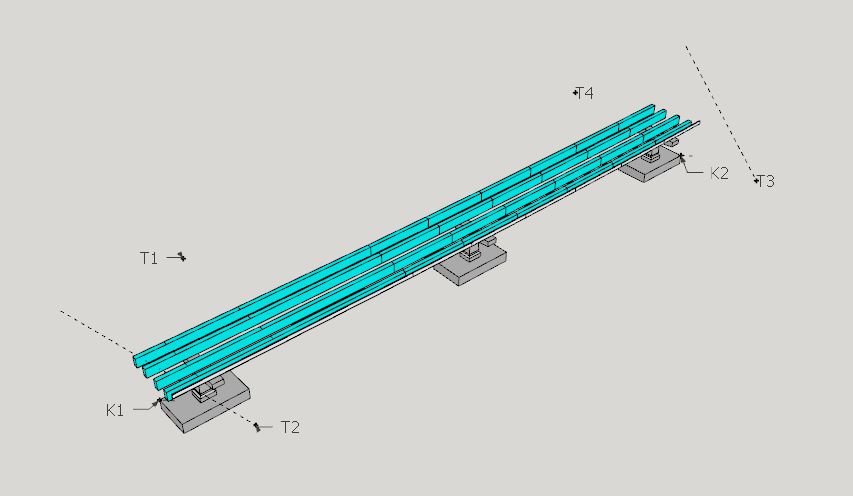

- 上記の「1.の3D設計データ」の中に「2.の基準点」が配置されているデータをご準備ください
(参考)現場座標の確認
ご準備頂いた3D設計モデルや基準点座標情報の位置がご使用になる現場の位置と整合性が取れているかを国土地理院等の測量計算サイトで確認いただくことをお奨めします。
< 参考1:国土地理院 平面直角座標への換算 >
https://vldb.gsi.go.jp/sokuchi/surveycalc/surveycalc/bl2xyf.html

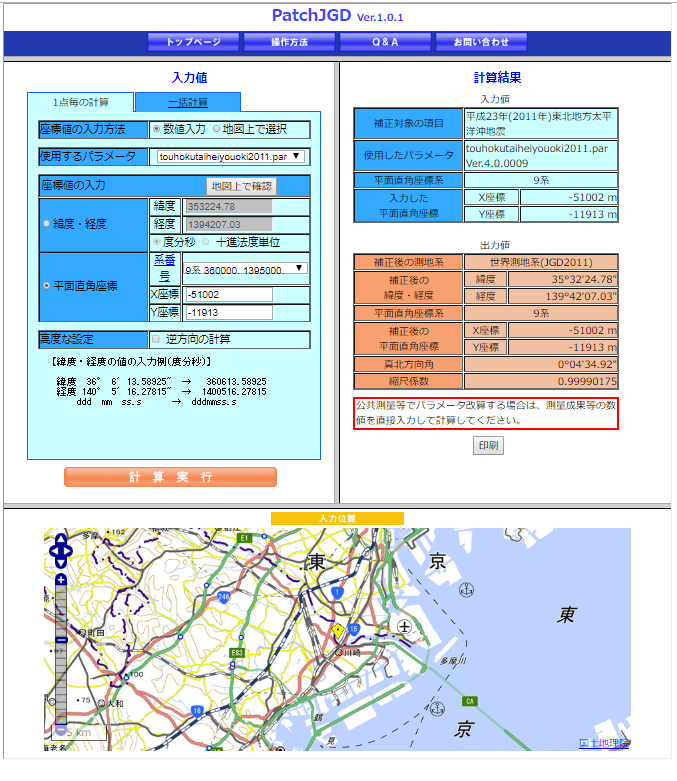

< 参考2:国土地理院 測量計算サイト PatchJGD >
https://vldb.gsi.go.jp/sokuchi/surveycalc/patchjgd/index.html
