概要

この記事では器械設置について説明します。

機器接続後、トータルステーションを既知点上に設置し、既知点1点を観測して器械設置を行います。

前提条件

既知点データがコントローラに取り込まれていること。

手順

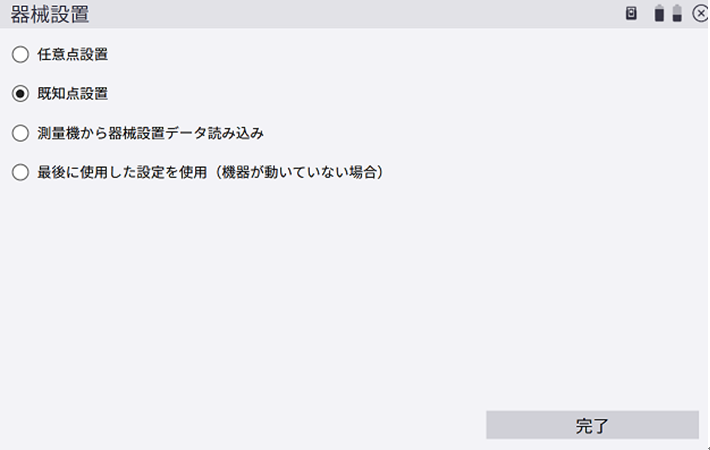

基本データがコントローラに取り込まれている場合、トータルステーションとコントローラとの無線接続設定後、下記画面が表示されます。

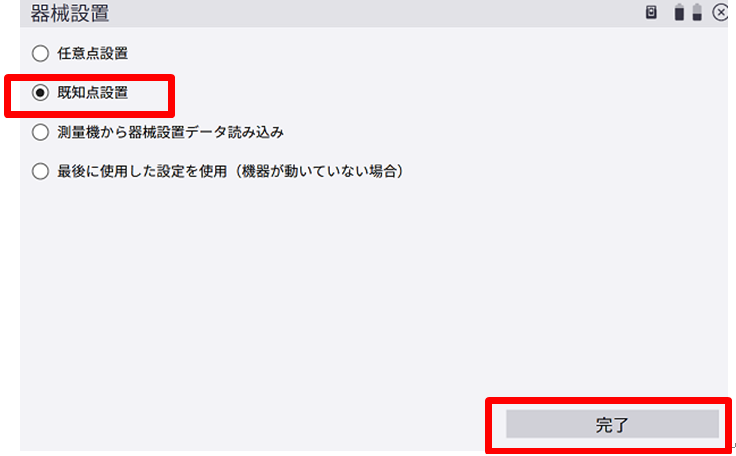

１．＜既知点設置＞を選択して、＜完了＞を選択します。

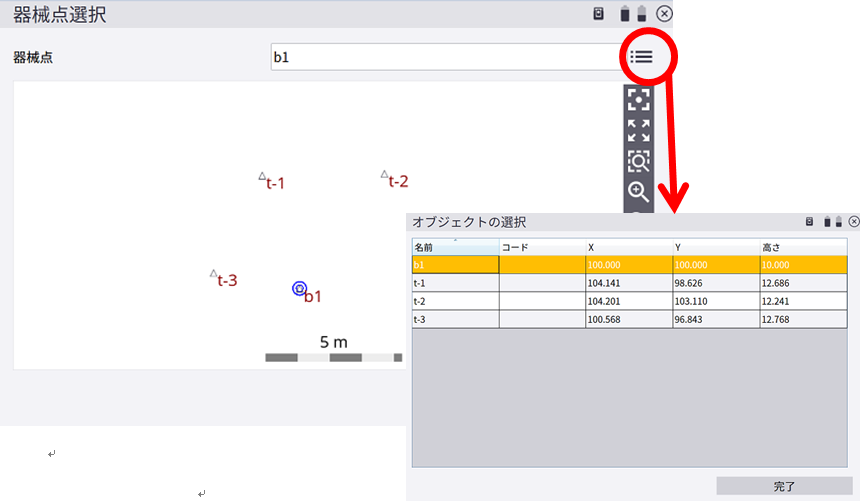

２．器械点を画面タップ、もしくは画面右上リストから選択して＜完了＞を選択します。

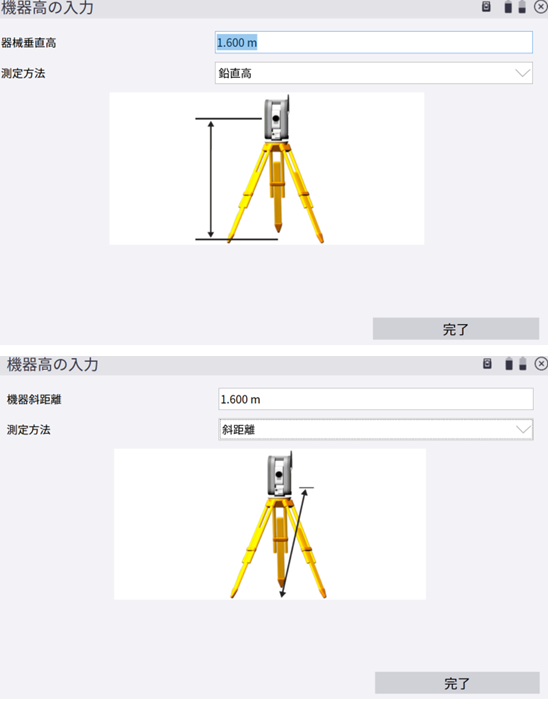

３．器械垂直高を入力して、＜完了＞を選択します。

測定方法は、鉛直高と斜距離があります。

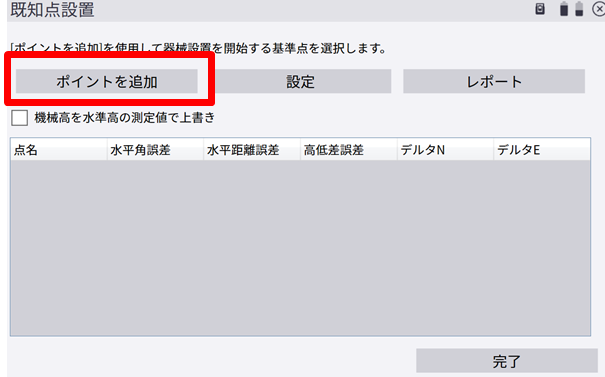

４．＜ポイントを追加＞を選択して、観測する既知点を選択します。

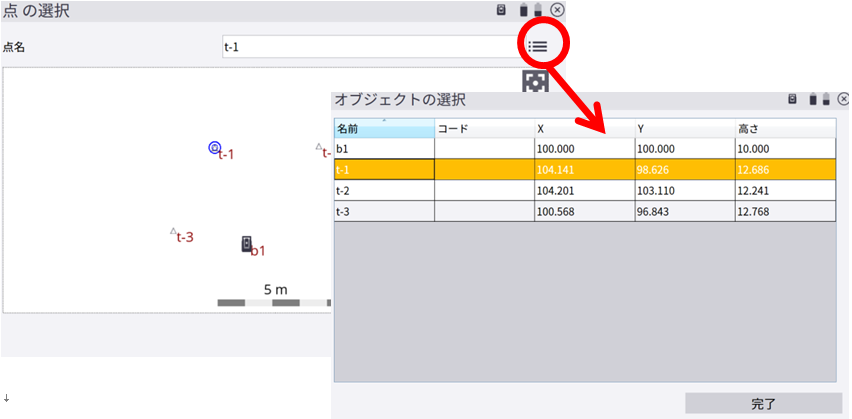

５．観測する既知点を画面でタップ、もしくは画面右上リストから選択して＜選択＞を選択します。

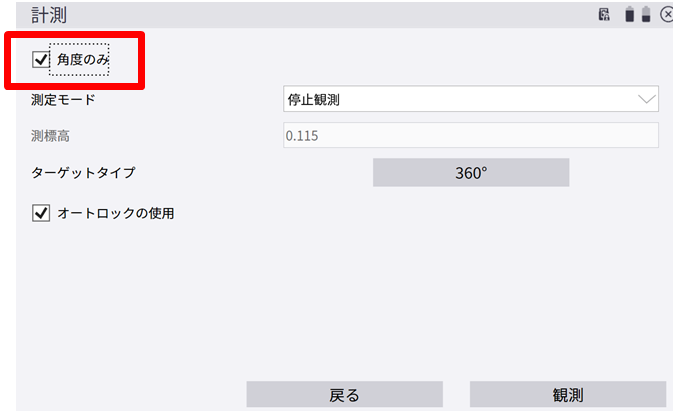

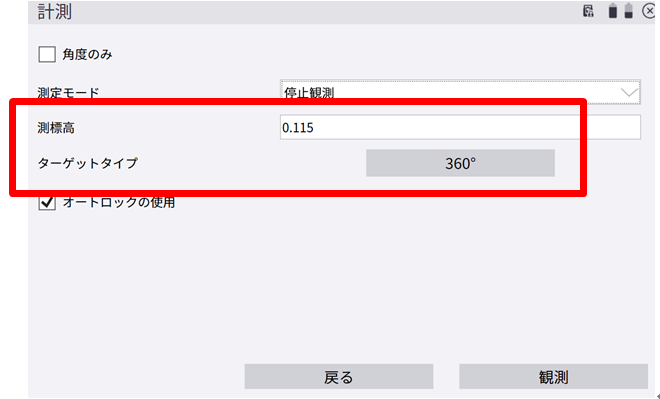

６．観測する既知点を視準して測標高、ターゲットタイプを確認して＜観測＞を選択します。

※方向角のみを使用する場合、角度のみを選択して観測します。

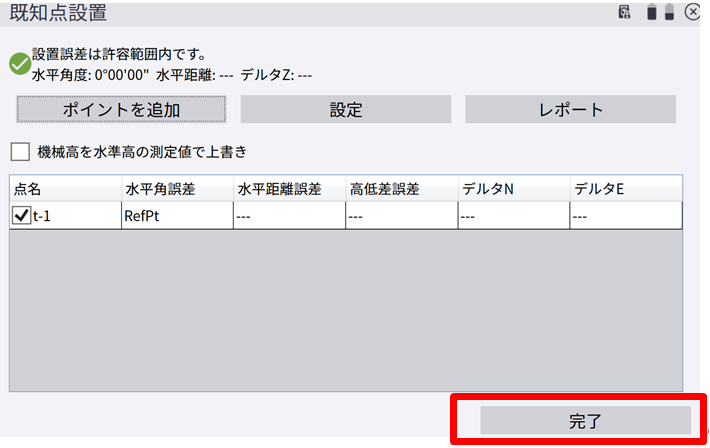

７．観測結果が表示されます。
＜完了＞を選択して、器械設置を完了します。
