5-2 ライン作成

5-2 ライン作成

概要

サイン作成方法について説明します。

※本メニューで使用可能なポイントは下記の通りです。

変化点(地表面計測、地形特徴点計測)

手順

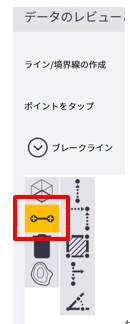

１．＜ライン/境界線の作成＞を選択します。

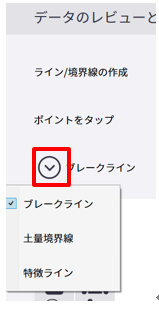

 ２．＜リスト＞を選択して、作成するラインの種類を選択します。



ブレークライン	設計面データおよびラインの杭打ちに使用します。
土量境界線	簡易土量計算およびラインの杭打ちに使用します。
作業指示境	観測作業の境界線およびラインの杭打ちに使用します。
特徴ライン	図面の背景図およびラインの杭打ちに使用します。

 ３．作成するラインの名称を入力し、ポイントを選択して<完了>を選択します。
