面の縁のブレークライン作成

概要

 面の外周のブレークラインを作成します。

本機能を用いることで、面のトリミングや面の再計算によるエリア内のTINの変更を防止します。

前提条件

・面データ作成済み

※本機能を使用する場合、Surface modeling module（有償ライセンス）が必要です。

手順

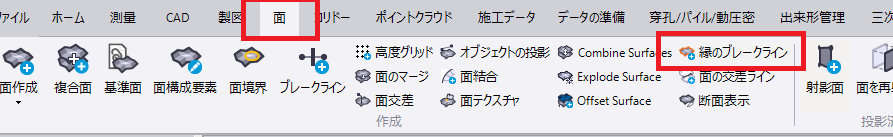

1)　＜面＞　→　＜縁のブレークライン＞を選択します。

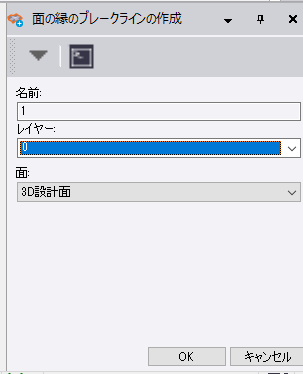

2)　下記設定後、OKを選択します。

名前：作成されるブレークラインの名前を設定します。

レイヤー：既存のレイヤーまたは新規作成のレイヤーを設定します。

面：ブレークラインを作成する面を設定します。

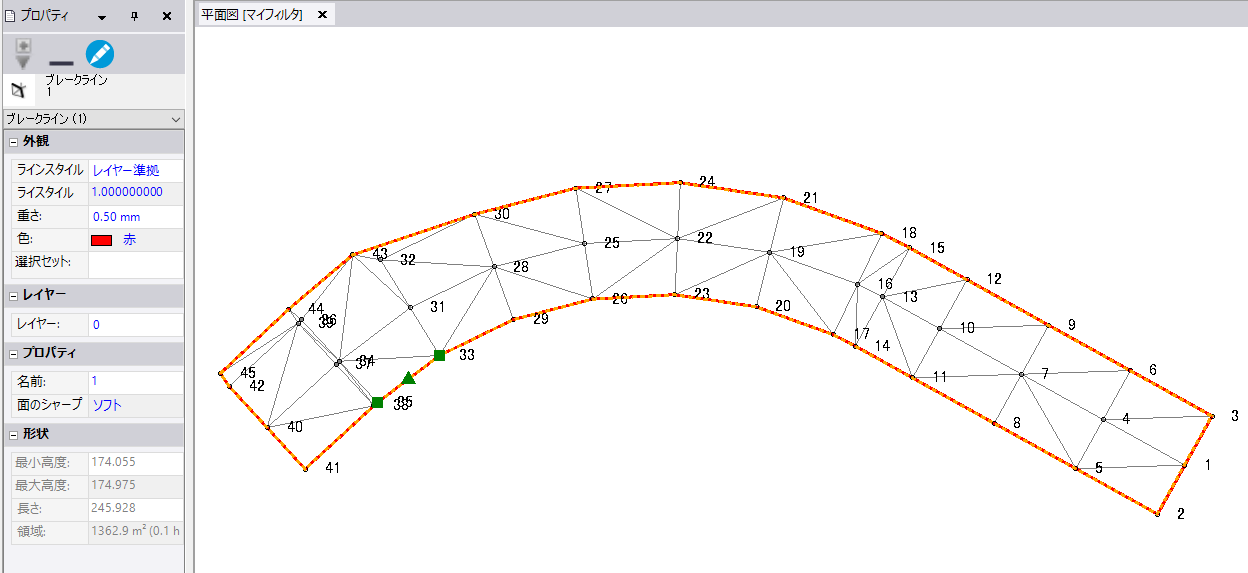

3)　面の外周にブレークラインが作成されます。
