ラインオフセット

概要

この項目では、ラインのオフセットを行います。

前提条件

ラインが作成または設計の現場図オブジェクトとして設定済み。

ライン作成

設計のオブジェクトとして設定

手順

１．＜ラインオフセット＞を選択します。

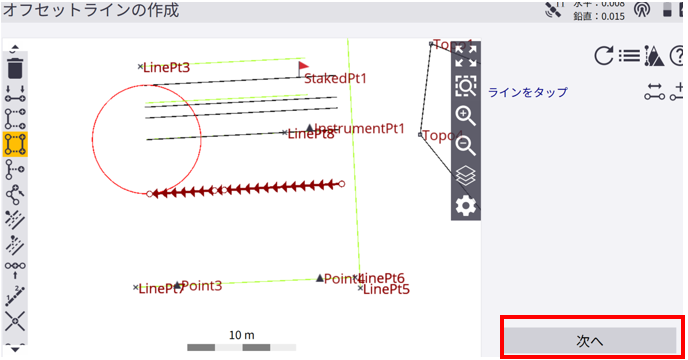

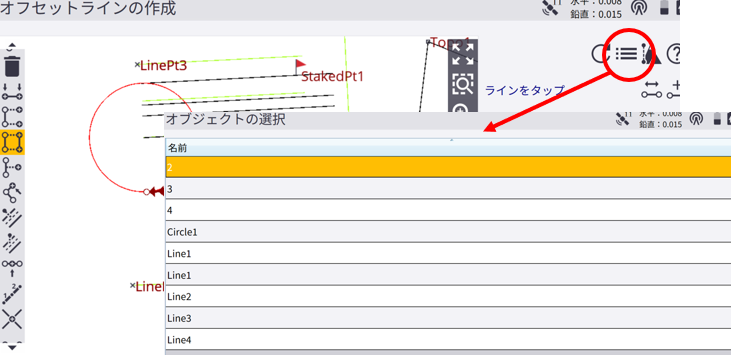

2．オフセットを行うラインを直接選択または、リストから選択した後、＜次へ＞を選択します。

3．ラインタイプのリストから、作成するタイプを選択します。

ブレークライン	設計面データおよびラインの杭打ちに使用します。
土量境界線	簡易土量計算およびラインの杭打ちに使用します。
作業指示境界	観測作業の境界線およびラインの杭打ちに使用します。
特徴ライン	図面の背景図およびラインの杭打ちに使用します。

4．オフセットする数値(水平・鉛直)を設定します。

　値が設定されるとオフセットされたラインが作成されます。

　水平オフセットの左右は、ラインの起点から終点に向かっての左右です。

　下図矢印方向に向かっての左右です。

　＋の値が右、－の値が左に設定されます。

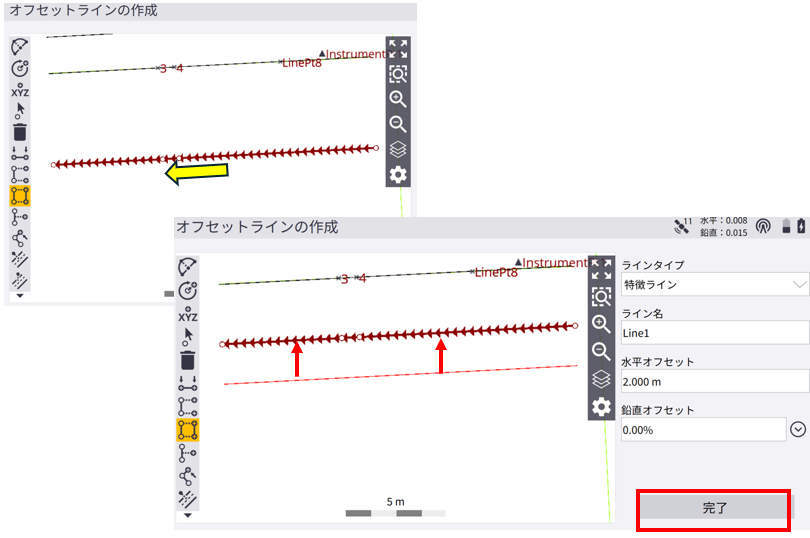

　(下図はラインに対して右側2m水平オフセット)

　＜完了＞を選択して、終了します。
