ラインからのオフセットポイント

概要

この項目では、ラインを使用してポイントを作成します。

前提条件

ラインが作成または設計の現場図オブジェクトとして設定済み。

ライン作成

設計のオブジェクトとして設定

手順

１．＜ラインからのオフセットポイント＞を選択します。

2．使用するラインを選択後、＜次へ＞を選択します。

3．各種設定後、ポイントが作成されます。

点の間隔：設定された間隔でポイントが作成します

水平・鉛直オフセット：オフセットされたライン上にポイントが作成します。

水平オフセットの左右は、ラインの起点から終点に向かっての左右です。

　下図矢印方向に向かっての左右です。

　＋の値が右、－の値が左に設定されます。

下図は、1m間隔、ラインに対して左側2mオフセットした地点にポイントが作成されます。

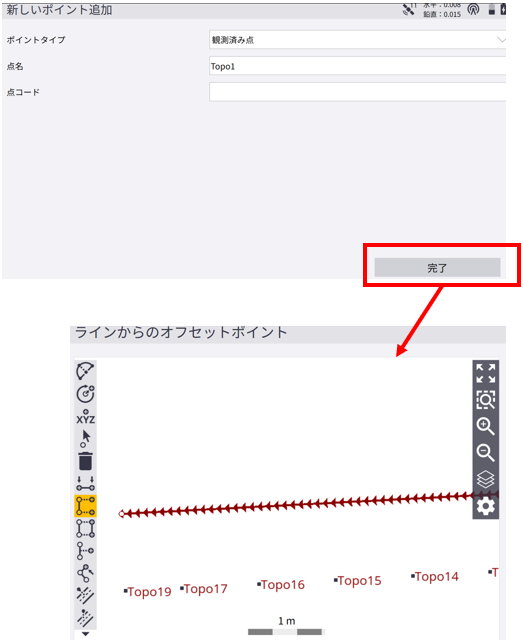

4．ポイントのタイプ(観測済み点、杭打ち点)、ポイント名を設定後、＜完了＞を選択して終了します。
