3 横断作成

概要

平面線形・横断線形にて作成された線形に横断データを設定します。

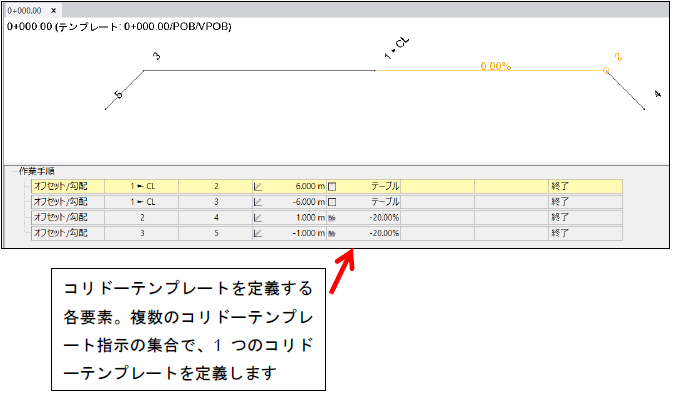

本説明書では、下図のような横断データを作成します。

本記事では、下記構成にて横断を作成します。

1-1　コリドー作成

1-2　コリドーテンプレート作成

1-3　コリドーテンプレート指示作成

　1-3-1　車道データ作成

　1-3-2　側溝データ作成

前提条件

平面線形作成済み

縦断線形作成済み

横断図等資料準備済み

※本機能を使用する場合、Survey Advanced moduleが必要です。

手順

1-1　コリドー作成

作成した線形のコリドーを作成します。

1)　＜コリドー＞　→　＜コリドーの作成＞を選択します。

2)　作成する横断名を入力し、＜OK＞を選択します。
引き続き、コリドーテンプレート作成を行います。

※Survey Advanced module＜横断図作成準備＞にて土工事用LandXMLデータをインポート後、

　コリドー作成を行う場合、参照面にてコリドー作成に参照する面にチェックをつけます。

1-2　コリドーテンプレート作成

　作成されたコリドーにおけるコリドーテンプレートを作成します。

1)　使用するコリドーをコリドーのリストから選択します。

2)　開始ステーションを入力し、テンプレート名を入力して＜挿入＞を選択します。
※テンプレオート名が空欄の場合、ステーション名と同じになります。

引き続き、コリドーテンプレート指示作成を行います。

※Survey Advanced module＜横断図作成準備＞にて土工事用LandXMLデータをインポート後コリドー作成を行う場合、コリドーテンプレート挿入後は参照された面にて横断が作成されますので、以降の操作は行いません。

1-3　コリドーテンプレート指示作成

作成されたコリドーテンプレートにおけるコリドーテンプレート指示を作成します。

1-3-1　車道データ作成

右車線車道の横断データ(下図青枠)を作成します。
中心線からのオフセットと各ステーションの勾配を設定します。

※本作成方法は、オフセットが一定の時に作成可能です。

1)　指示タイプをリストから＜オフセット/勾配＞を選択します。

2)　オフセット/勾配の参照先はリストから＜1➤CL＞を選択します。

オフセットの始点を中心線(1➤CL)に設定します。

3)　オフセット値を入力して、斜面の＜%＞を選択します。
各ステーションの勾配を設定するため、リストから＜テーブル＞を選択します。

4)　下図赤枠を選択します。

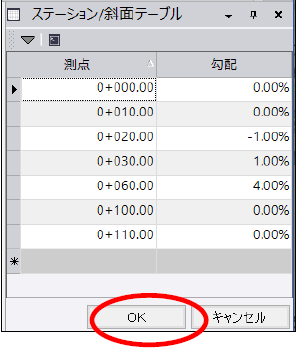

5)　各測点の勾配を設定します。
測点と勾配を入力し＜OK＞を選択します。

※各ステーションにおけるオフセットが一定の場合、ステーションと勾配を下記のように入力することで、各ステーションでは一定のオフセットで設定された勾配で横断データが作成されます。

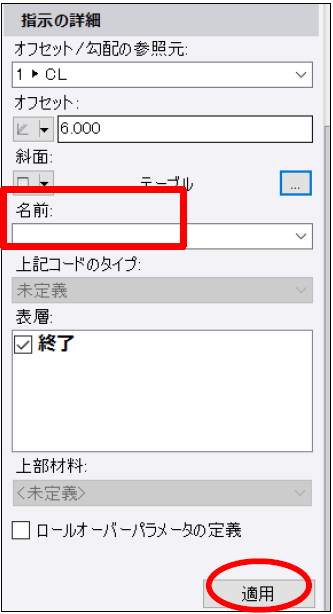

6)　オフセットと勾配を設定した点に名前をつけます。
名前を入力して＜適用＞を選択します。

※名前が空欄の場合、番号が自動的に付加されます。

7)　右車線車道データが作成できます。
下図は断面図が表示されています。

8)　1)～6)の方法で、左車線も作成します。

1-3-2　側溝データ作成

以下の手順で側溝の横断データ(下図青枠)を作成します。
最初に右車線のデータを作成します。
右車線の道路脇からのオフセットと勾配を設定します。

1)　指示タイプをリストから＜オフセット/勾配＞を選択します。

2)　オフセット/勾配の参照元(始点)を、リストから＜2＞を選択します。

3)　オフセット値を入力して、斜面の下図赤枠を選択します。
リストから＜勾配率%＞を選択し、勾配率を入力します。

4)　オフセットと勾配を設定した点に名前をつけます。
名前を任意入力して＜適用＞を選択します。

5)　右車線の側溝データが作成されます。

6)　1)～5)と同様の手順で左車線の側溝データも作成します。
入力・設定内容は下記の通りです。
