2 縦断線形作成

概要

縦断図から要素を抽出して縦断線形を作成します。

前提条件

平面線形作成済み

縦断図等資料準備済み

※本機能を使用する場合、Surface Modeling moduleが必要です。

手順

1)　線形エディタの＜垂直＞タブを選択します。

2)　縦断線形エディタが表示されます。

3)　＜縦断線形の作成＞を選択します。

4)　始点情報を入力します。
高度情報を入力します。

5)　対称縦断曲線情報を入力します。
IPタイプから＜対称縦断曲線＞を選択します。

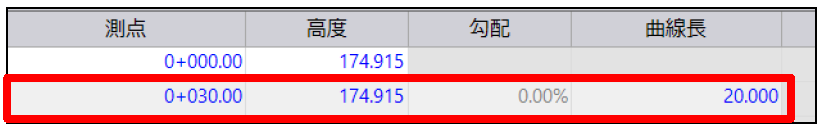

測点・高度・曲線長を入力します。
曲線長(イン)・曲線長(アウト)・K係数は自動入力されます。

6)　5)を参考にして対称縦断曲線を入力します。

7)　中折れデータを入力します。
IPタイプから＜中折れ＞を選択します。

8)　測点・高度を入力します。
