▼不具合詳細

コントローラでR750 2.4GHz固定局設定を行う場合、

＜Siteworks V1.50以下＞

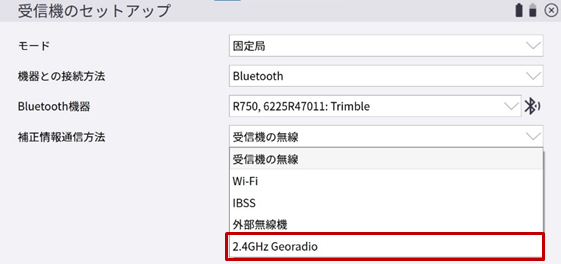

「補正情報通信方法」の選択肢に「2.4GHz Georadio」が表示されますが、
最後にエラーメッセージが表示されて設定を完了できません。

＜Siteworks V1.60・1.70＞

「補正情報通信方法」の項目に「2.4GHz Georadio」が表示されず、設定できません。

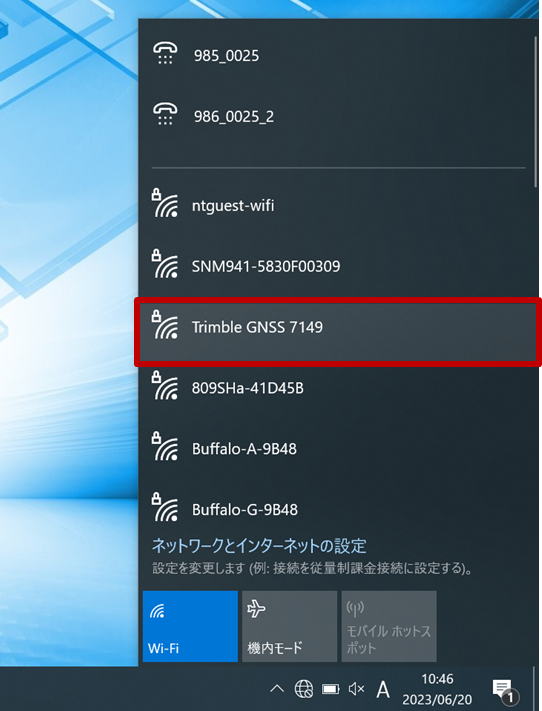

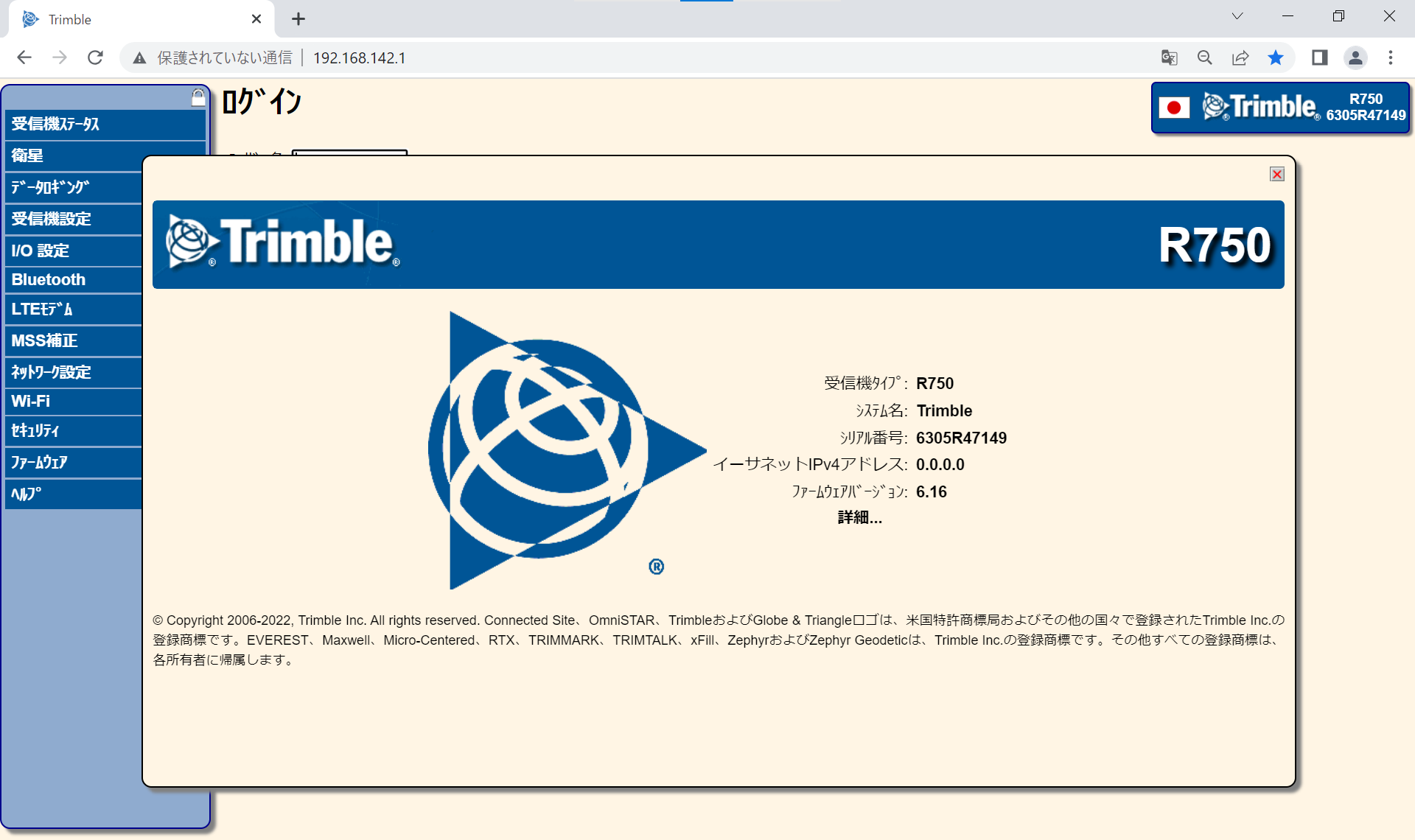

（1）Wi-FiまたはBluetoothを使用して、R750のWebUIにログインします。

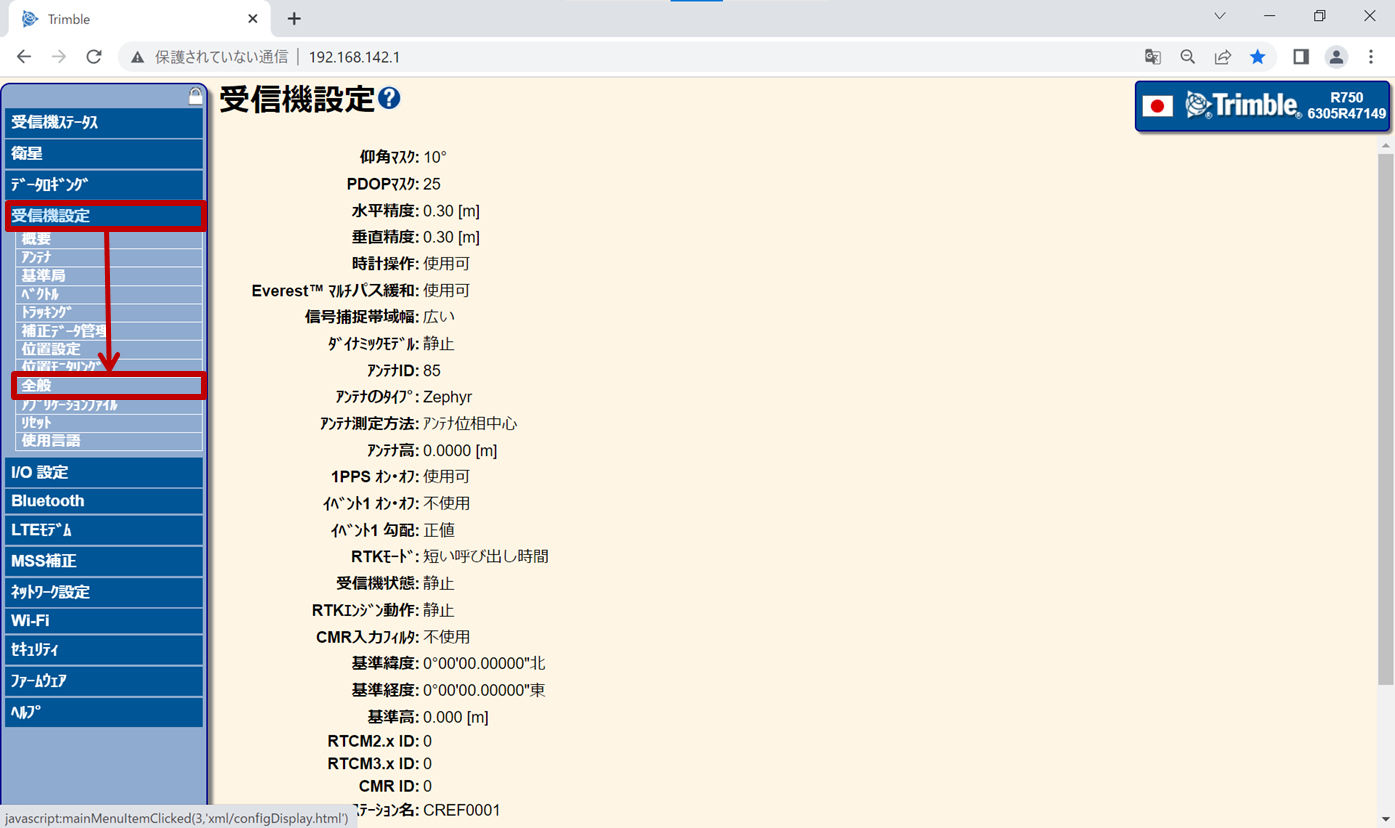

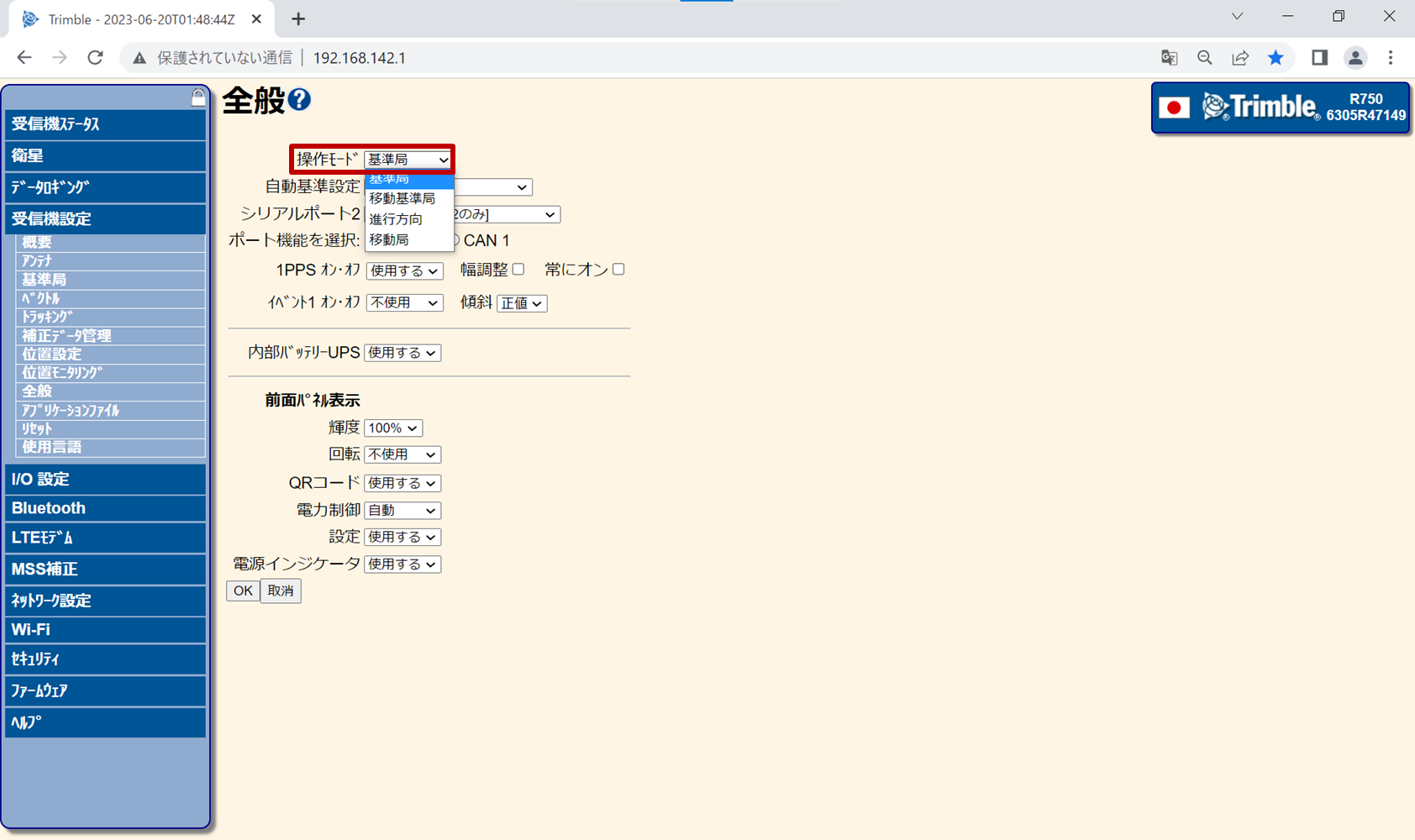

（2）受信機設定より、R750を基準局として設定します。

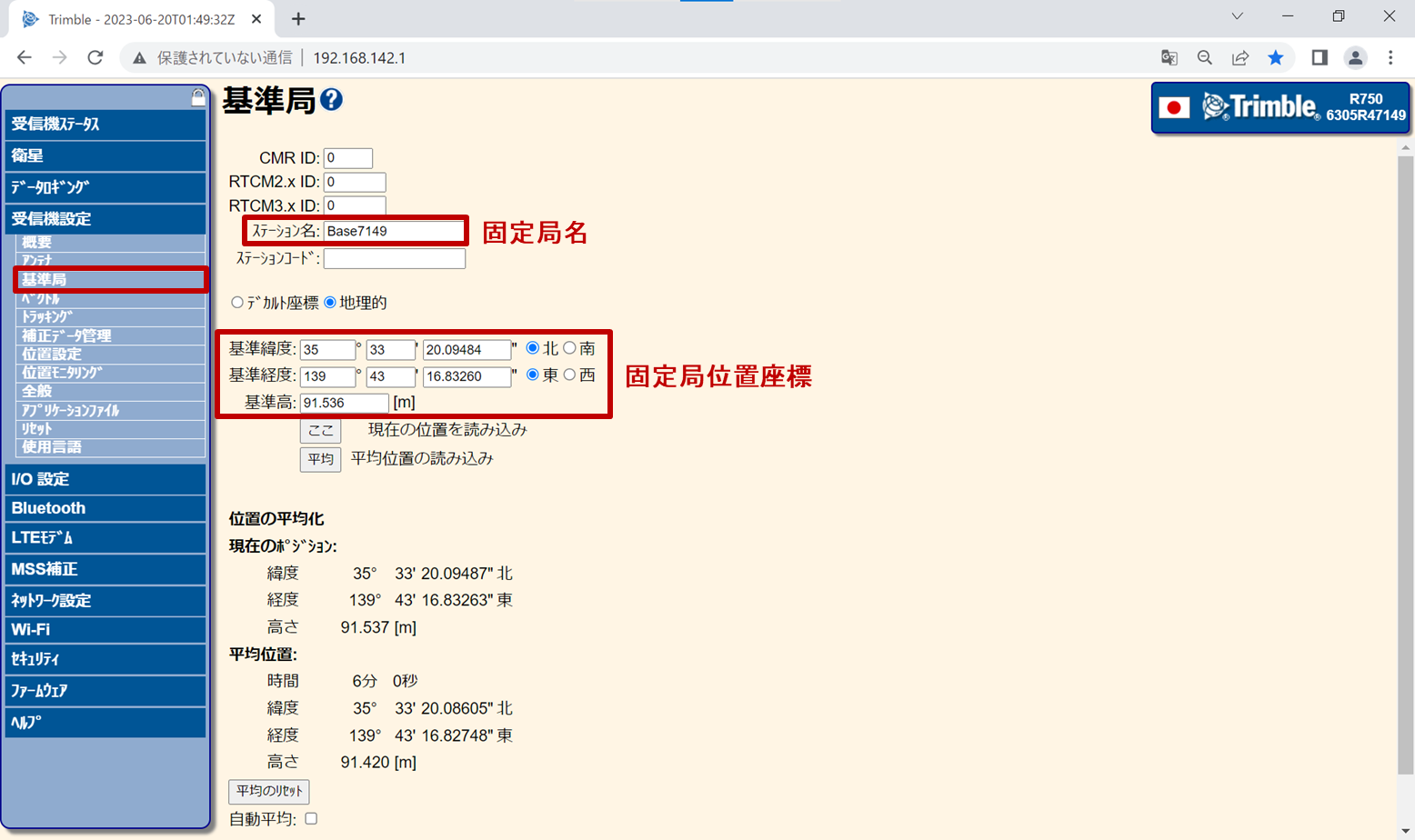

（3）基準局名や基準局位置を入力します。

※ 既知点上に設置する場合は、手入力してください。

※ この基準局を元に現場座標系を使用する場合は、「ここ」をクリックしてください。単独測位で得られた位置座標が自動入力されます。

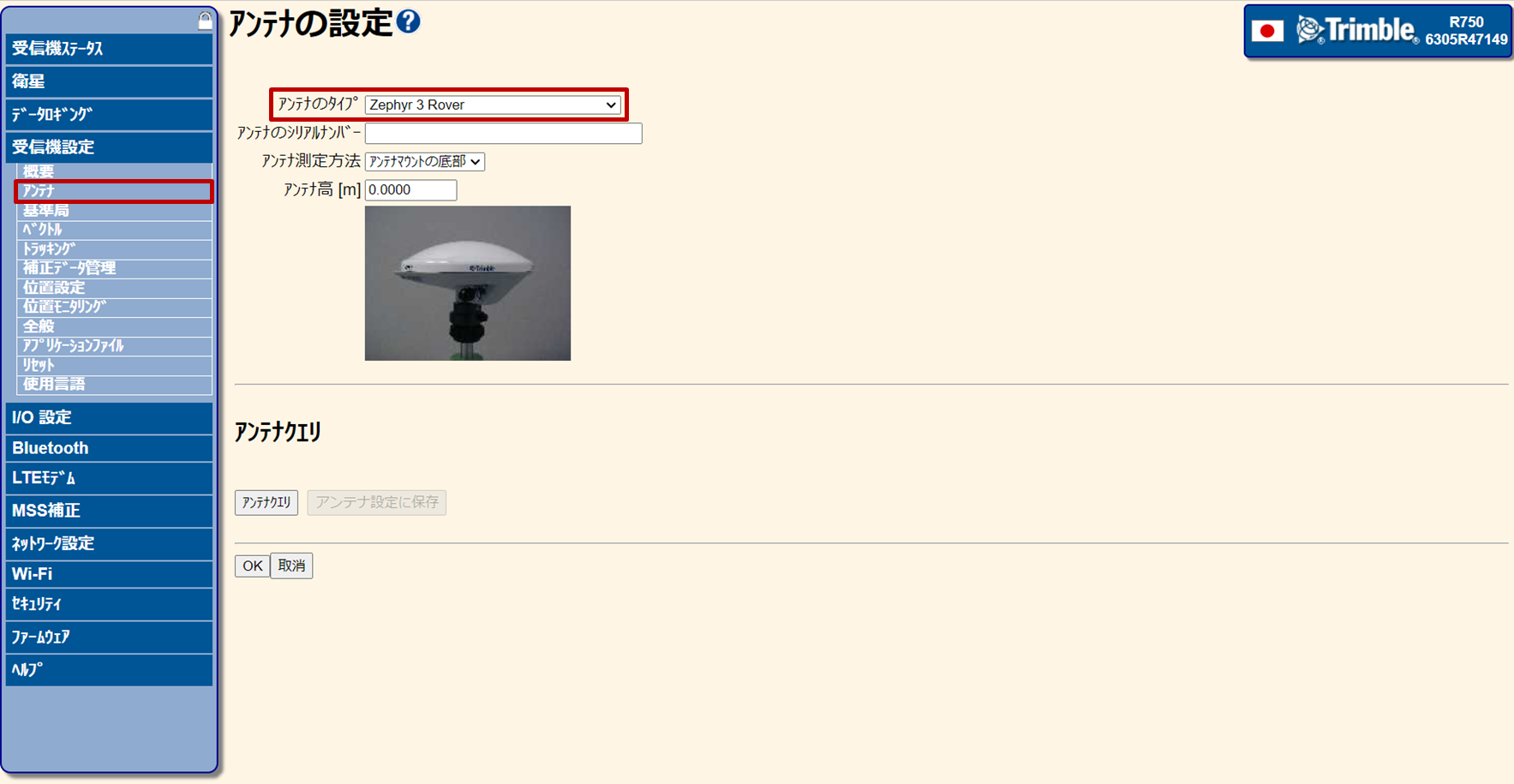

（4）アンテナを設定します。

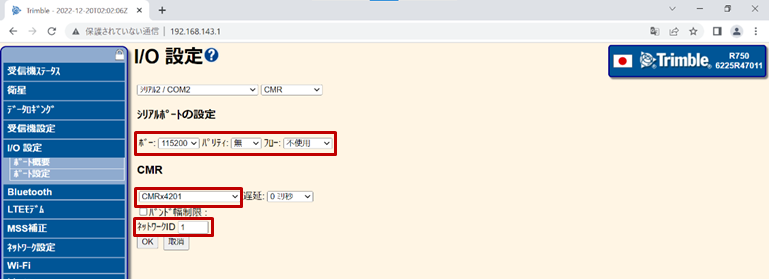

（5）WebUIの「I/O設定」より、シリアル＞COM2を選択します。

※COM1およびCOM3では2.4GHz無線機の設定はできません。

（6）ボー：115200、パリティ：無、フロー：不使用 に設定し、「CMRx4201」を選択します。

ネットワークIDには2.4GHz無線機のチャンネルを選びます。（チャンネル1 推奨）

（7）I/O設定に戻り、シリアルの欄の「出力」に「CMRx」が表示されていれば、設定完了です。

（8）SPS4201を別アプリケーションを利用して起動させます。

＜起動方法＞

① USBシリアルアダプタ等を利用して、PCとSPS4201を接続します。

② CMRx4201_Radio.exeをダブルクリックして起動します。

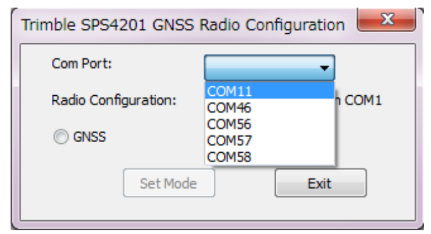

③ 下のような画面が表示されるので、SPS4201と接続しているシリアルポートを選択します。

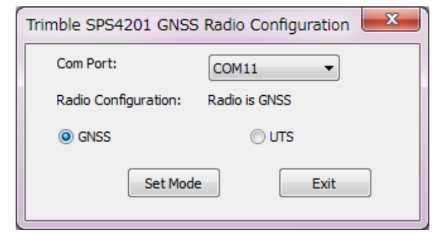

④ GNSS を選択し、Set Mode をクリックします。

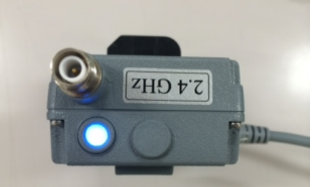

⑤ 無線機の青ランプが点灯したことを確認して、CMRx4201_Radio.exeを閉じ、SPS4201をPCから取り外します。

（9）青ランプの付いた状態のSPS4201をR750と接続させます。

・R750は2.4GHz無線を使用した移動局としてはご利用できません。

・R750はSiteworks V1.41以下では使用できません。
