1．Bluetoothペアリング仕様について

Siteworksを使用したGNSS測量時、GNSS受信機(以下「受信機」という)と測量コントローラはBluetooth接続をします。

Bluetoothは無線であり、受信機のFWによって仕様が変わることがございます。

下表は、受信機FWにおけるBluetoothペアリング機能の履歴です。

Bluetooth接続においては、コントローラと接続するペアリング機能についてタイマー機能がFW v6.04 / 5.44以降追加されました。

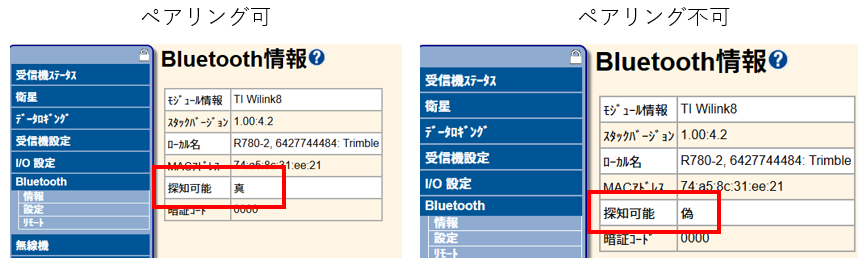

受信機のWEBUIの＜Bluetooth＞において、＜探知可能＞項目が「真」の時はペアリング可、「偽」の時はペアリング不可の状態です。

ペアリングタイマー機能は、「真」の状態の継続時間であり、タイマー時間が終了されると「偽」に変更されます。

「偽」になる条件は、下記2項目です。

・ペアリングタイマー時間が終了した時

・受信機がコントローラ等のデバイスとペアリングした時

　※「偽」の状態でも過去ペアリングしたデバイスと再接続する場合は、ペアリングができることもあります。

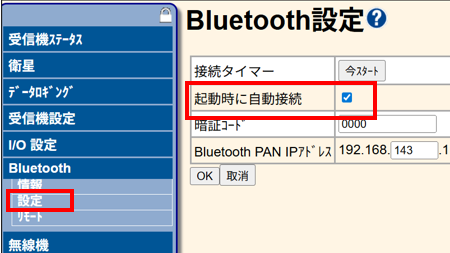

受信機のWEBUIの＜Bluetooth＞　→　＜設定＞において、＜起動時に自動接続＞のチェックがオンになっている場合、受信機を再起動する度に「真」となり、コンローラ等のデバイスとの接続が可能な状態になります。(本機能は、受信機ハードリセット時には初期設定であるチェックオンになります)

2．受信機と測量コントローラのペアリングができない時の対応

Siteworksを終了後、下記①から③のいずれかの方法でペアリングタイマー機能を「真」にします。

①　受信機の再起動

　　受信機の電源のオンオフを行います。

　　(※受信機WEBUIの＜起動時に自動接続＞のチェックがオンになっている場合、受信機の再起動で　

　　　「真」になります。)

②　受信機のハードリセット

　　下図WEBUIよりリセット、または受信機本体の電源ボタンを長押しします。

　　・R780、SPS986、SPS985は、3秒ほどで電源表示LEDのみの点灯になります。

　　　さらに長押しを続け、衛星表示LEDが再点灯して消失した段階で電源ボタンから指を離します。

　　・R580は、15秒ほど長押しするとLEDが点滅を始めます。さらに長押しを続けると点滅から緑色の

　　　点灯に変わった段階で電源ボタンから指を離します。

※①および②においては、操作後受信機が再起動した後、本体パネルのLEDが下記所定の状態になるまで待ちます。

その後さらに15秒ほど経過した後に、Siteworksを起動および測量コントローラとのペアリング操作を行ってください。

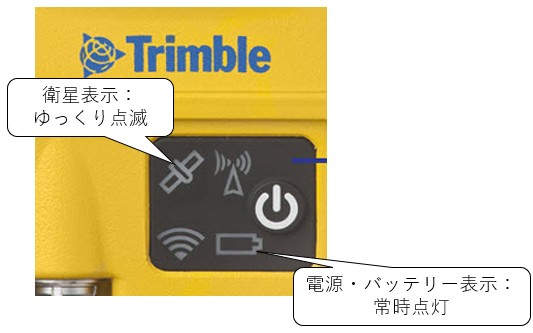

・R780、SPS986、SPS985

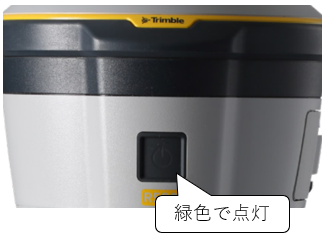

・R580

※電源ボタン長押しにて、受信機ハードリセットを行った場合、WEBUIログイン時のパスワードも初期

　化されます。

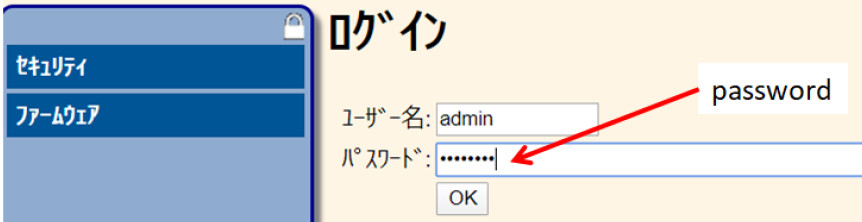

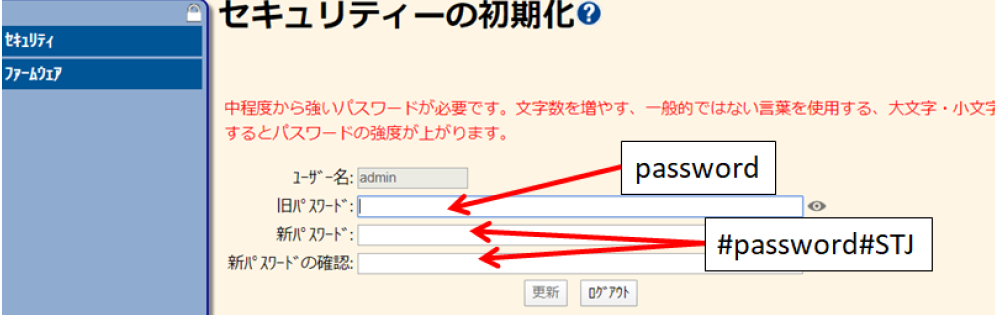

　WEBUI初回ログイン時は、パスワード設定を実施します。

③　WEUBI内でペアリングタイマー機能をオンにする

受信機のWebブラウザ接続方法は、＜GNSS Webブラウザ接続方法＞を参照。

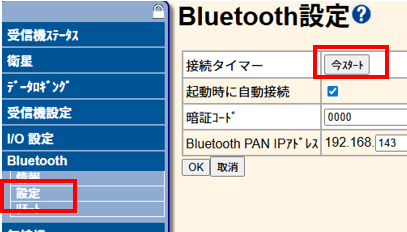

　＜Bluetooth＞　→　＜設定＞より、ペアリングタイマー機能をオンにします。
