概要

予めコントローラに取込んだ３Ｄ面に対して、現在位置がどれだけ高いか、低いかの出来形をチェック出来ます。面の任意ポイントにてチェックが可能です。

前提条件

3D設計面をあらかじめコントローラに入れておきます。

手順

１．＜メニュー＞　→　＜観測＞を選択します。

２．出来形チェックを行いたい場所にプリズムを移動します。
予めコントローラに取込んだ３Ｄ面に対して、現在位置がどれだけ高いか、低いかの出来形をチェック出来ます。面の任意ポイントにてチェックが可能です。

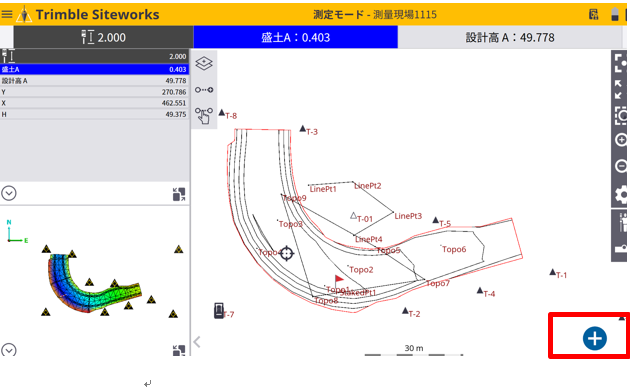

＜+＞にて、現在位置と設計高さとの差を記録出来ます。

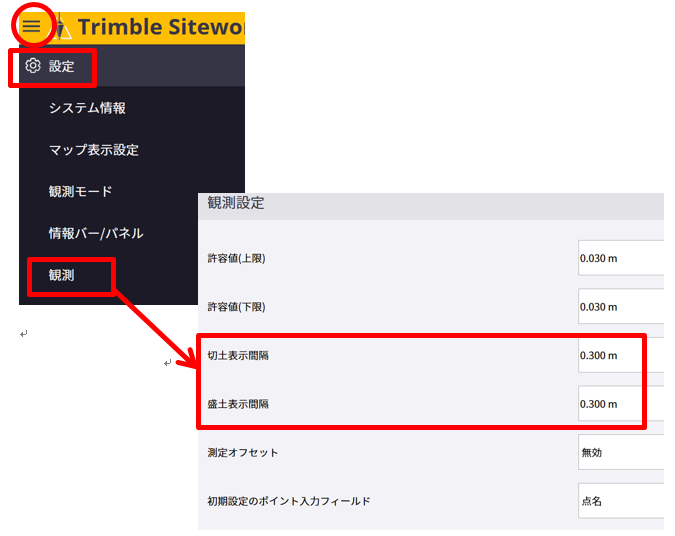

３．切土/盛土の色設定は、＜メニュー＞　→　＜設定＞　→＜観測＞にて、間隔の設定を行います。
