4-2-4 ストックパイルスキャン

4-2-4 ストックパイルスキャン

概要

観測間隔を設定後、DR(ノンプリ)モードにて指定された範囲を自動観測します。

手順

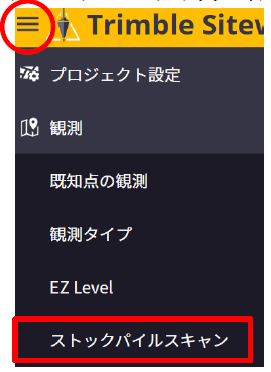

１．＜メニュー＞　→　＜ストックパイルスキャン＞を選択します。
　

２．自動的にＤＲ（ノンプリ）モードに切替ります。

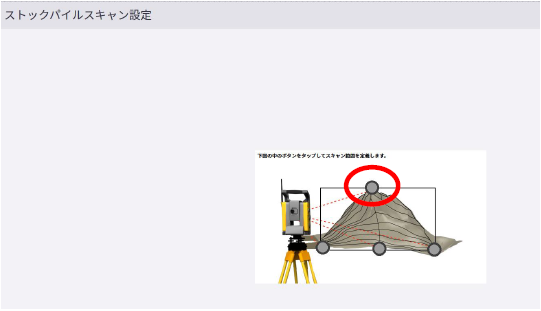

計測する場所（上、下、左、右）４点を画面上で選択してから観測に移ります。

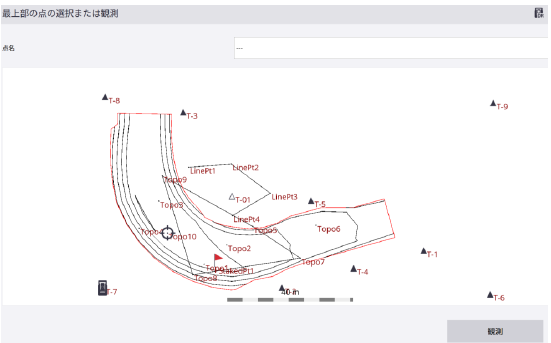

上の点を選択し、実際の観測対象物に視準して＜観測＞を選択します。
残りの点(下、左、右)も同様に繰り返して、観測して下さい。
　

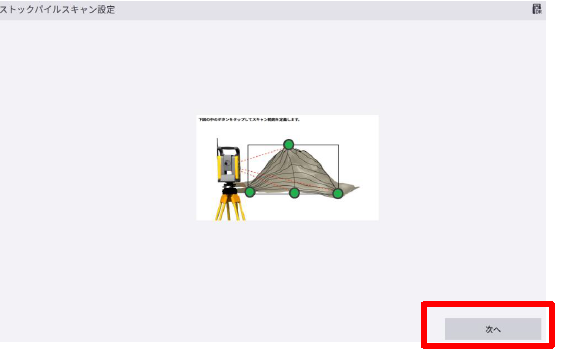

３．４点観測後、<次へ>を選択します。

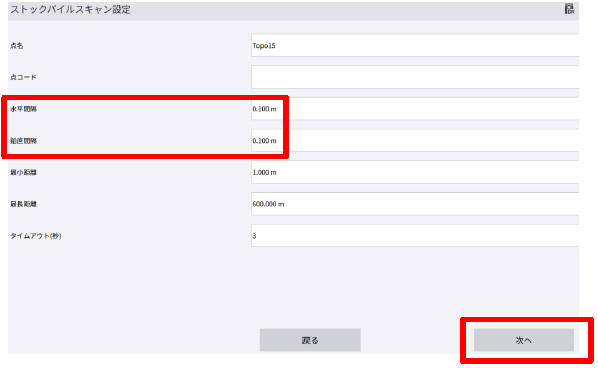

４．開始点名、水平間隔、鉛直間隔を入力します(最小計測単位は1㎜です)。
観測する範囲（最小、最大距離）を入力します。入力した距離以外のデータは自動的にフィルターが掛かり、記録されません。
入力完了後、＜次へ＞を選択します。

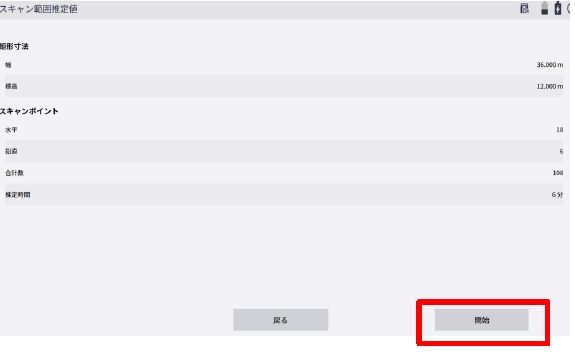

５．幅、楕円体高、スキャンポイント数、推定時間が表示されます。
＜開始＞で観測開始となります。

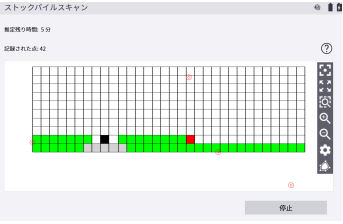

６．観測状況が画面に表示され、記録状況が確認出来ます。
観測済みのポイントは、緑色に着色されます。

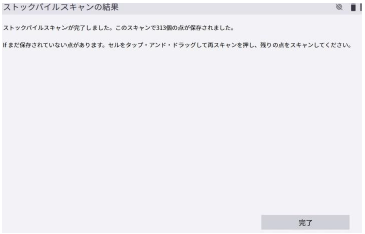

７．観測結果が表示されます。

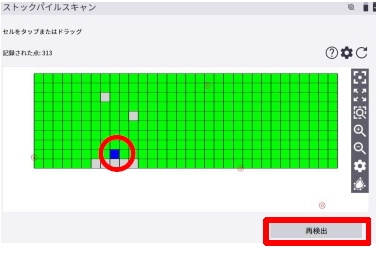

観測できてないポイントがある場合該当箇所を選択し、再観測するポイントを選択します(青色に変わります)。
＜再検出＞を選択して、再観測を行います。

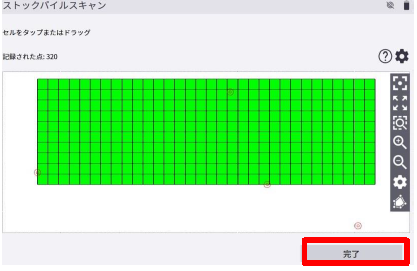

８．再観測が終了した場合、＜完了＞を選択して終了します。
