4-2-2 ライン観測

4-2-2 ライン観測

概要

背景図または杭打ち用のライン、設計データ用のブレークラインの作成を観測行いなが

ら描画します。

前提条件

※本機能は平面図表示にて行います。

手順

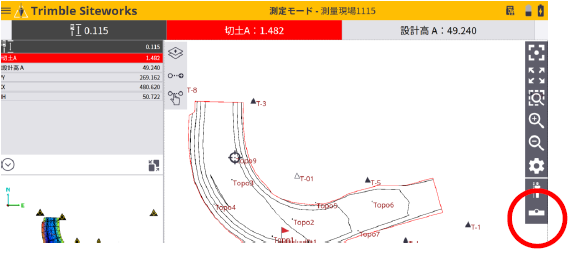

１．観測画面下部アイコンを選択します。

 　　

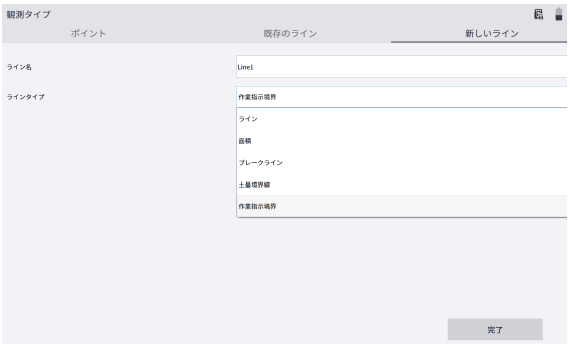

２．＜新しいライン＞を選択し、ライン名と作成するラインタイプを選択して、観測モードを変更します。



ライン：背景図用のラインまたは杭打ち用のラインを作成します。

ブレークライン：設計データ用のブレークラインを作成します。

(Trimble Business Centerへインポートした時、自動的に面が作成されます。)

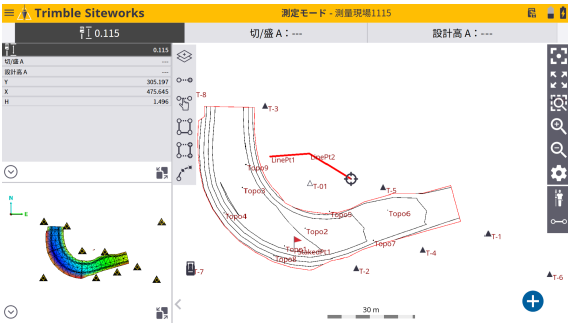

３．ライン観測時観測は、作成されたラインが赤色で表示されます。

 　

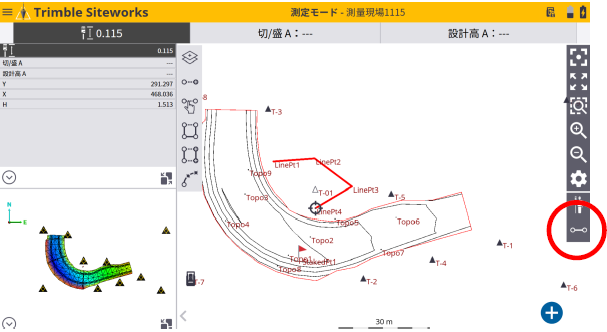

４．ライン観測が終了し地表面・特徴点観測に戻る時、下図アイコンを選択します。

　　

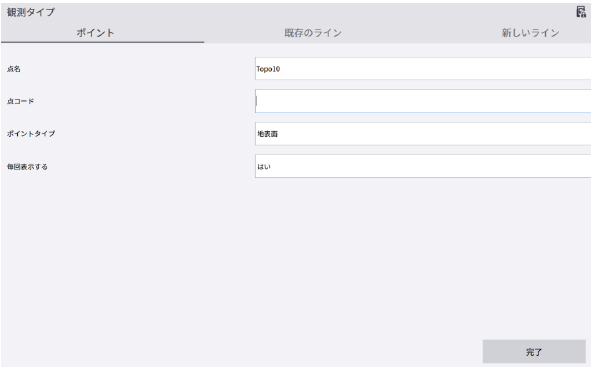

５．＜ポイント＞タブを選択し、＜毎回表示する＞を＜はい＞を選択して観測モードを切り替えます。
