2-1 建機設定
概要
前提条件
手順
＜Earthworks v2.11以前の場合＞

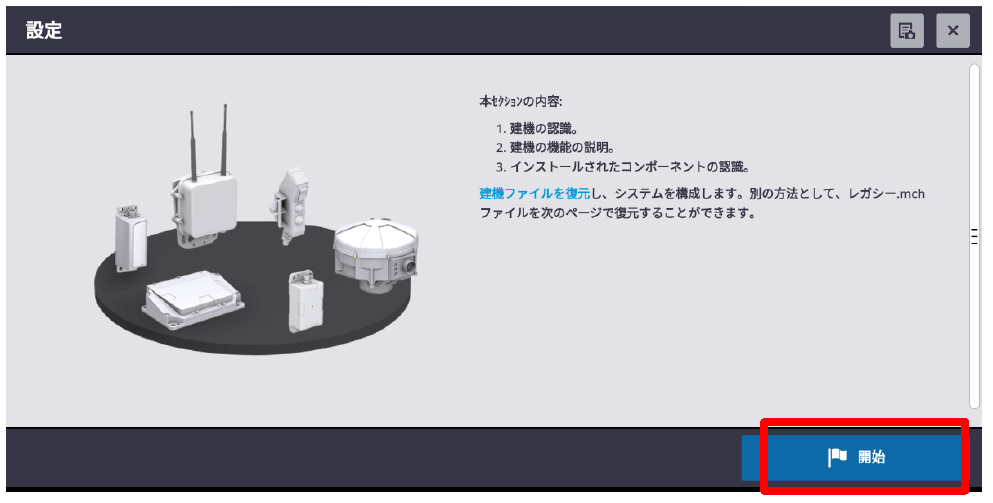

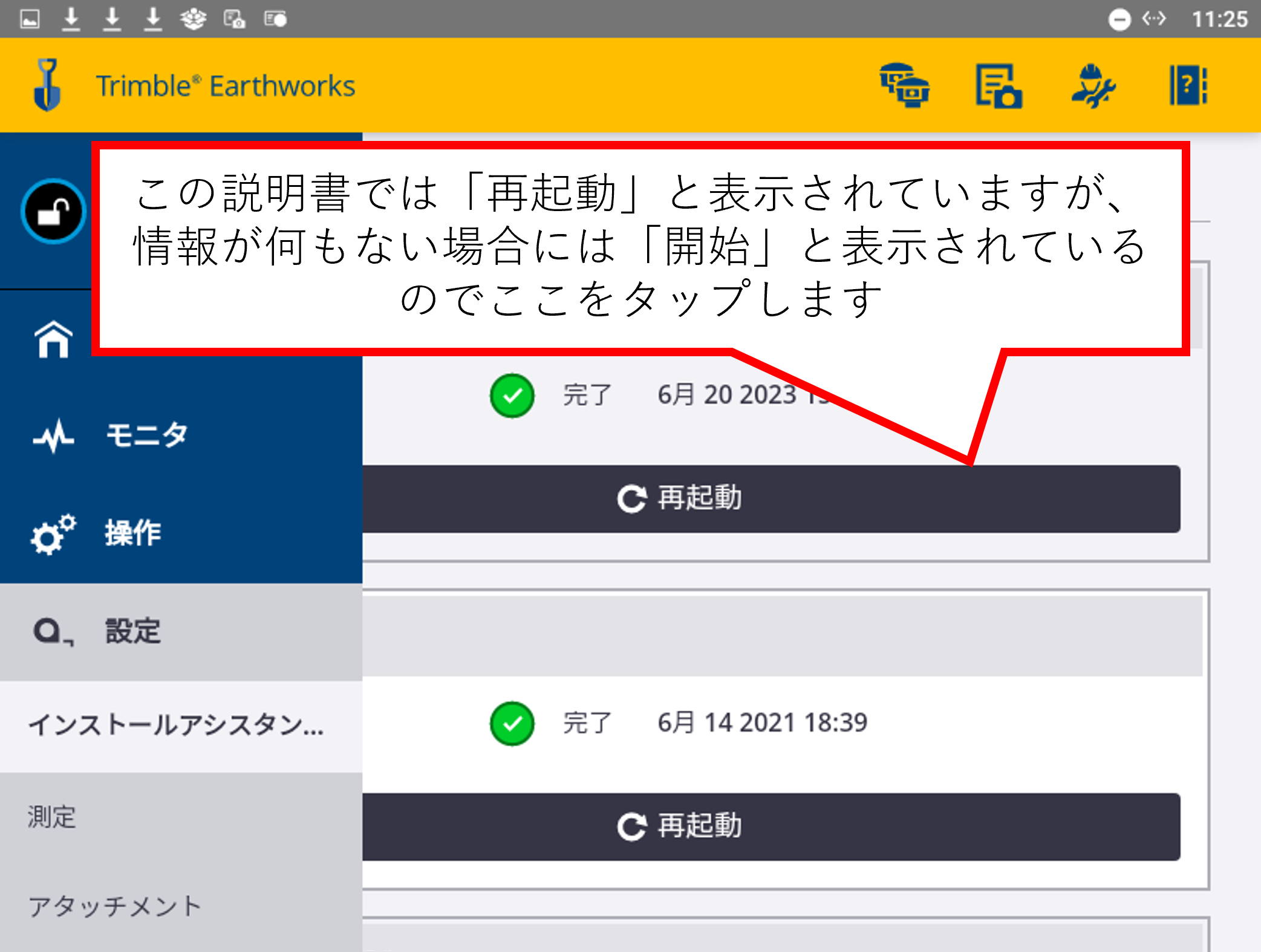

２．＜開始＞を選択します。
３．建機IDの項目を入力します。
＜名前＞を任意で入力し、＜タイプ＞でショベルを選択します。
また＜このインストール中にMCHファイルを復元しますか？＞は＜いいえ＞である事を確認します。
※本書では名前をテストとしております。

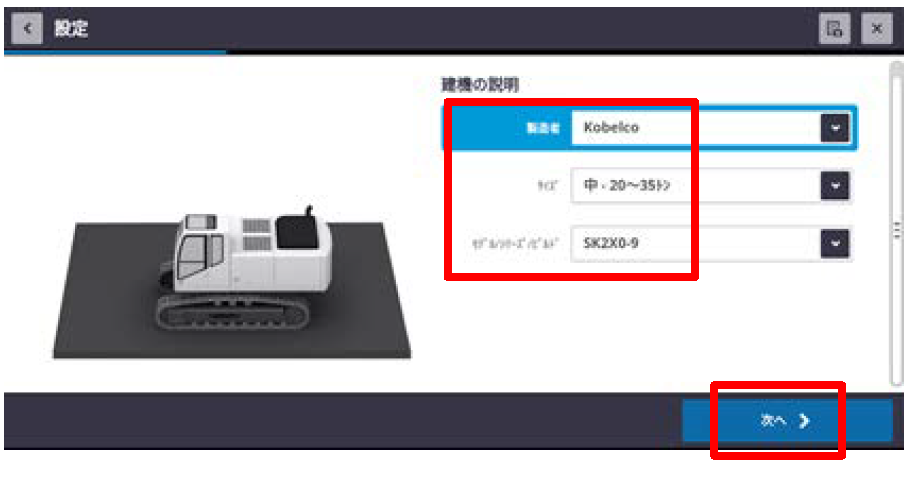

４．建機の説明項目を入力します。
製造者：重機メーカーを選択します（重機メーカー名が無い場合は汎用を選択します）。
タイプ：重機サイズを選択します。
モデルシリーズ/ビルド：重機モデルを選択します。(モデルが無い場合は汎用を選択します)。
全項目選択後、＜次へ＞を選択します。

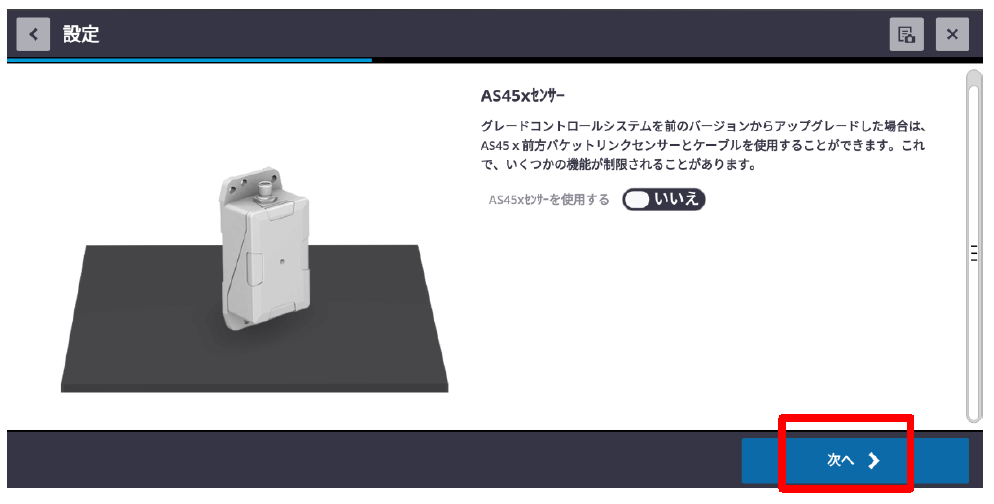

５．AS45Xセンサー項目を確認します。
AS45Xセンサー項目が＜いいえ＞になっている事を確認します。
確認後、＜次へ＞を選択します。

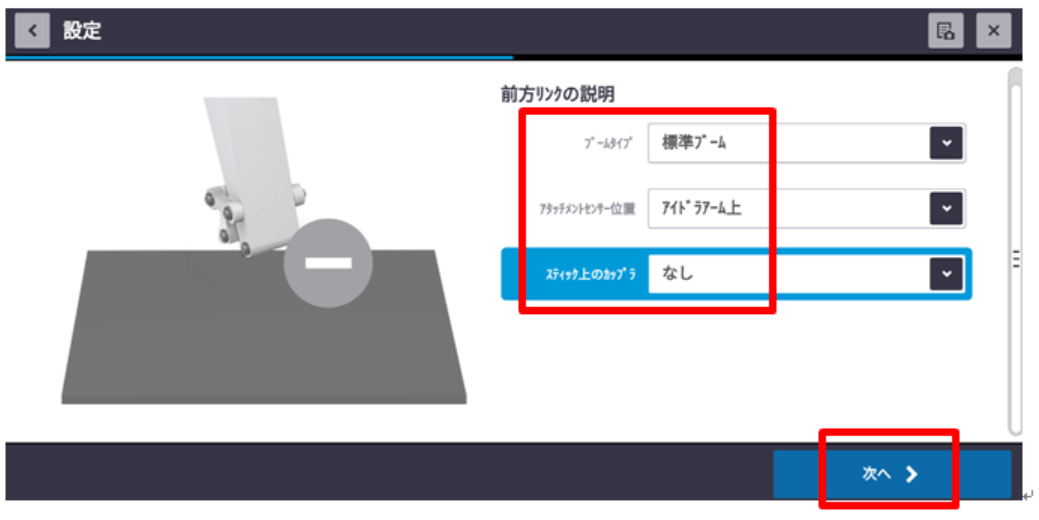

６．前方リンクの説明項目を入力します。
ブームタイプ：＜標準ブーム＞を選択します。
アタッチメントセンサー位置：＜アイドラアーム上＞を選択します（バケットに直接GS5X0取付けた場合には＜アタッチメント上＞を選択します）。
スティック上のカップラ：バケットリンクに取付けた場合には＜なし＞を選択します（チルトバケット等を取付けた場合は、この限りではありません）。
選択終了後は＜次へ＞を選択します。
７．センサーの説明項目を入力します。
3Dセンサー：＜デュアルGNSS＞を選択します。
レーザーキャッチャー：＜なし＞を選択します。
選択終了後は＜次へ＞を選択します。

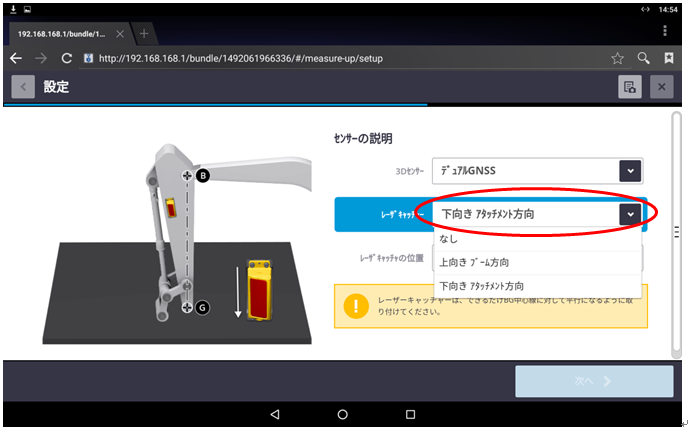

・レーザーキャッチャー（LC450）を取付けた場合は以下の設定を行います。
前項のセンサーの設定に＜センサーの説明＞があります。
その中の＜レーザーキャッチャー＞を設定します。LC450のコネクタがアームを垂直に立てた際に下を向いている場合には＜下向きアタッチメント方向＞に設定します。
逆の場合には＜上向きブーム方向＞に設定します。

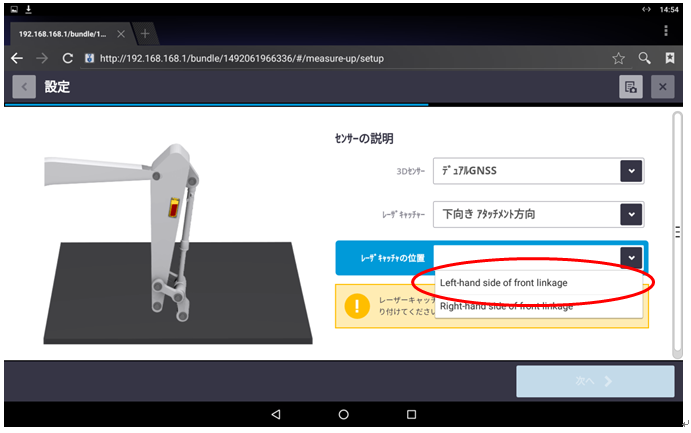

レーザーキャッチャーの位置を設定します。
LC450の受光面がキャビンに座った状態で、アームの左側に向いている場合は＜Left-hand side of front linkage＞を選択、右側を向いている場合は「Right-hand side of front linkage」を選択します。
設定終了後は＜次へ＞を＜保存して終了＞まで選択し、設定を終了します。

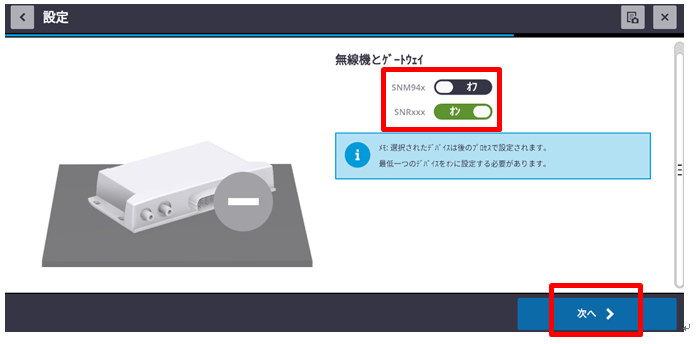

８．無線機とゲートウエイを設定します。
SNM94X：取付けた場合には＜オン＞に設定します。
SNRXXX：取付けた場合には＜オン＞に設定します。
設定終了後は＜次へ＞を選択します。

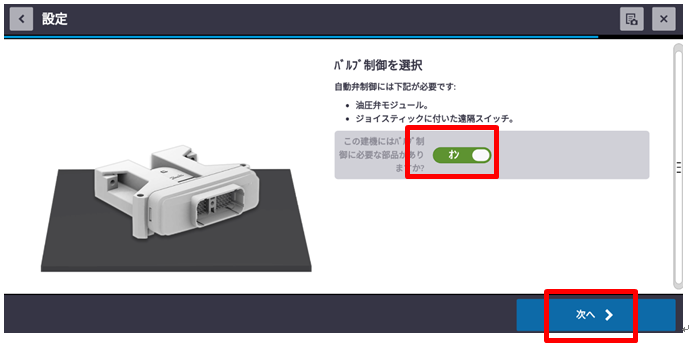

９．バルブ制御を選択します。
この建機にはバルブ制御に必要な部品がありますか：マシンコントロール用のバルブを取付けた場合には＜オン＞に設定します。
設定終了後は＜次へ＞を選択します。

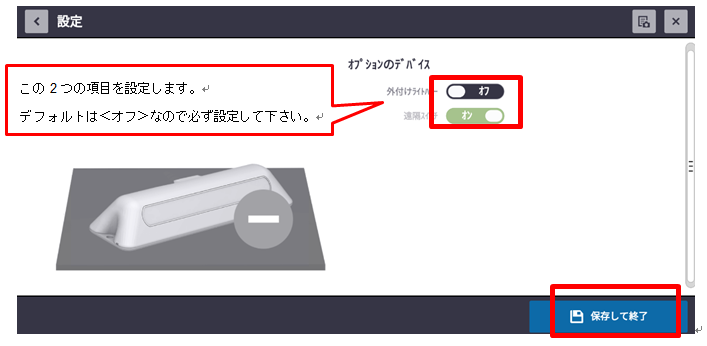

１０．オプションのデバイスを設定します。
外付けライトバー：＜オフ＞に設定します。
遠隔スイッチ：＜オン＞に設定します。

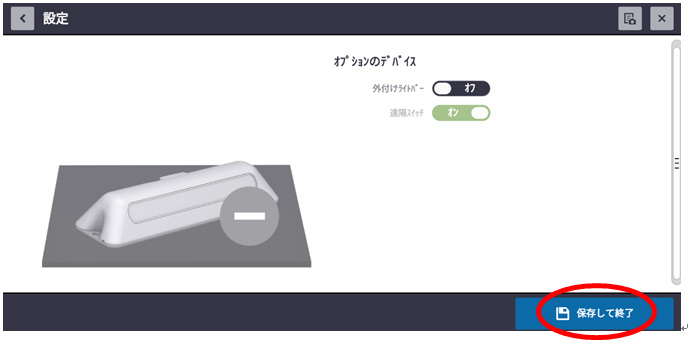

設定終了後は＜保存して終了＞を選択し、設定の項目を終了します。
１１．設定が終了すると、インストールアシスタントの項目が＜開始＞から＜再起動＞に変化します。変化をした項目は一度入力を終了しているという目安になります。
＜Earthworks v2.12以降の場合＞

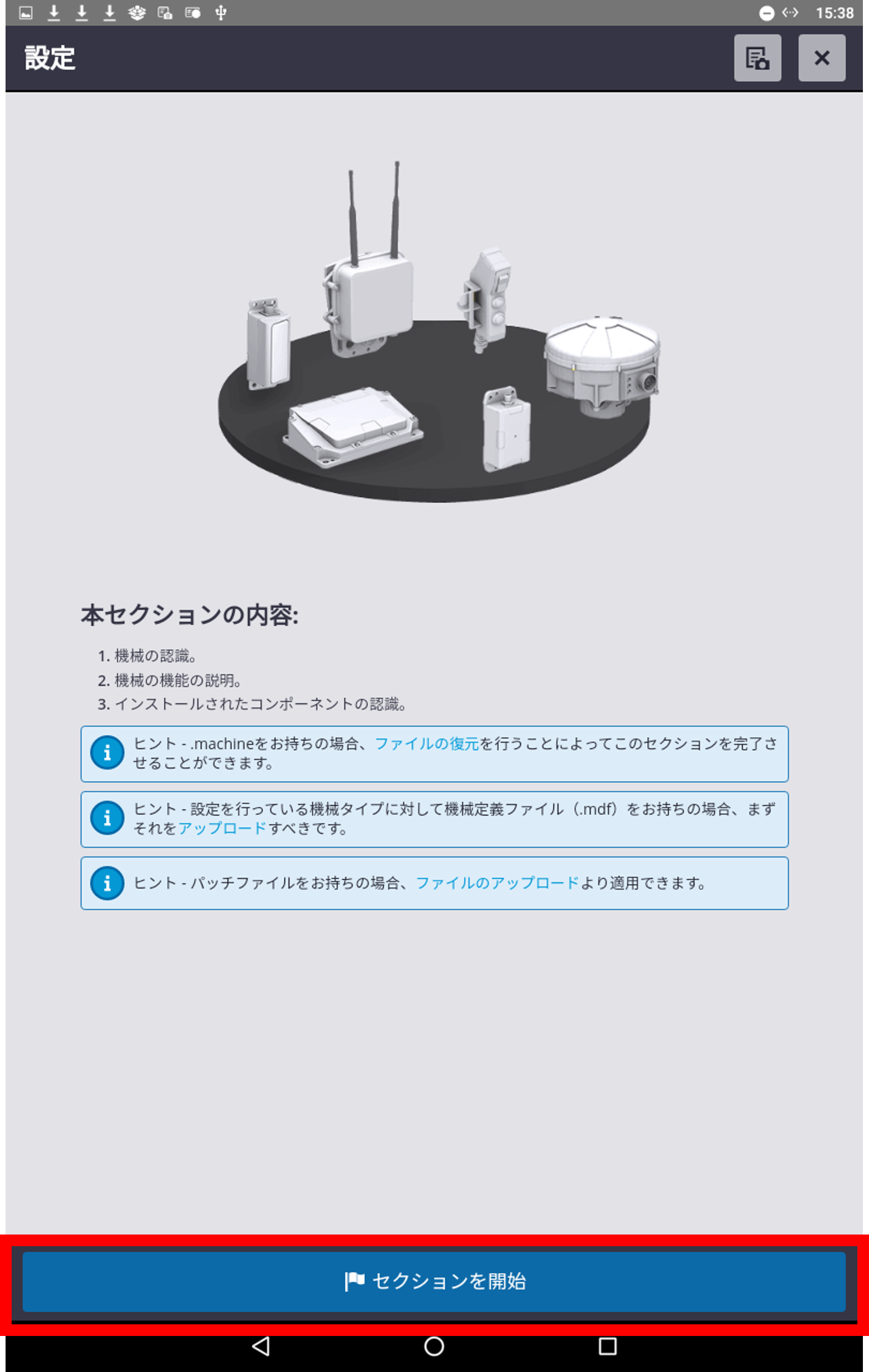

２．＜開始＞を選択します。
３．建機IDの項目を入力します。
＜名前＞を任意で入力し、＜機械タイプ＞でショベルを選択します。

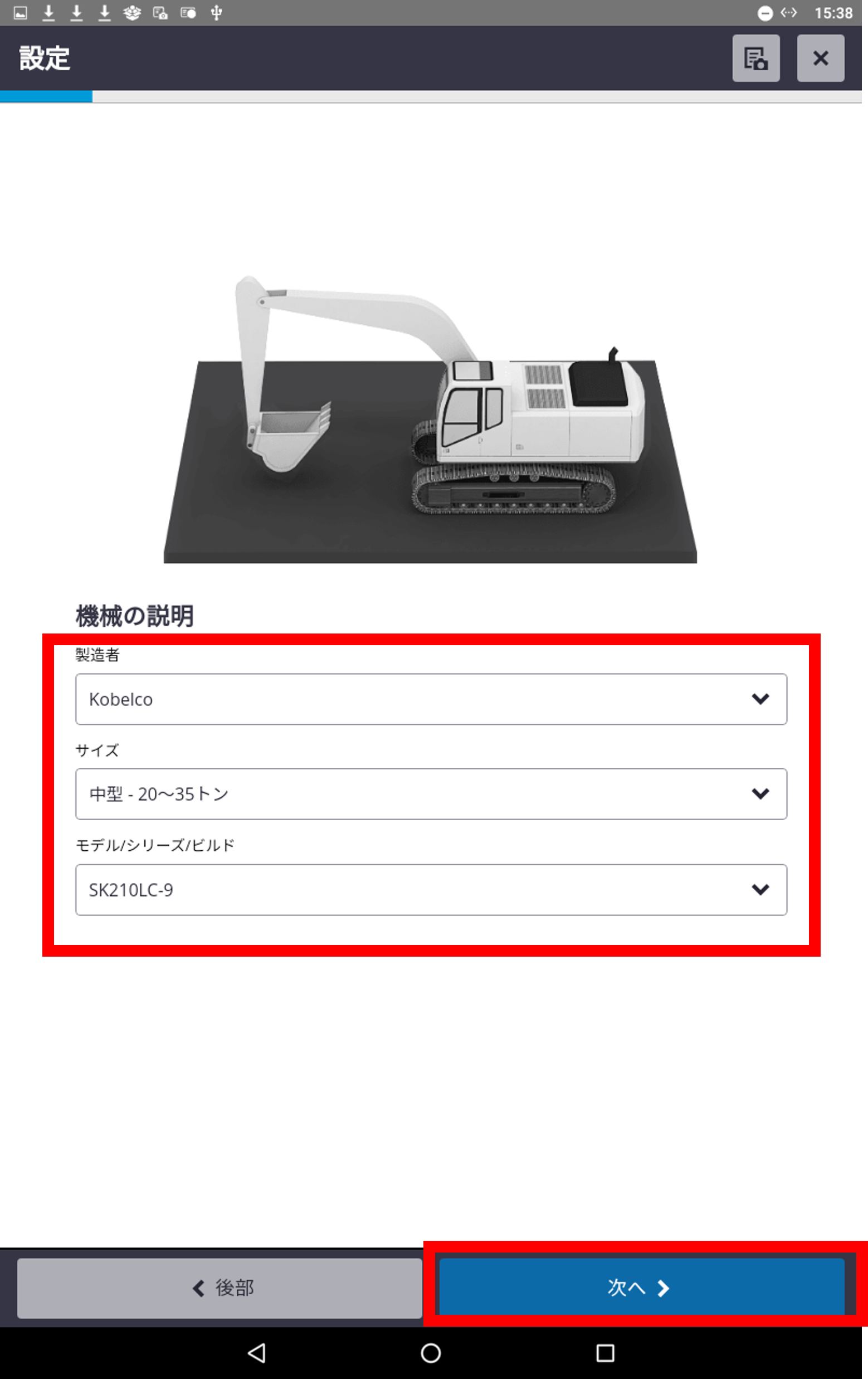

４．建機の説明項目を入力します。
製造者：重機メーカーを選択します（重機メーカー名が無い場合は汎用を選択します）。
サイズ：重機サイズを選択します。
モデル/シリーズ/ビルド：重機モデルを選択します。(モデルが無い場合は汎用を選択します)。
全項目選択後、＜次へ＞を選択します。
5.システムブランドを入力します。
システムブランド：＜Earth Works＞を選択します。
選択終了後、＜次へ＞を選択します。

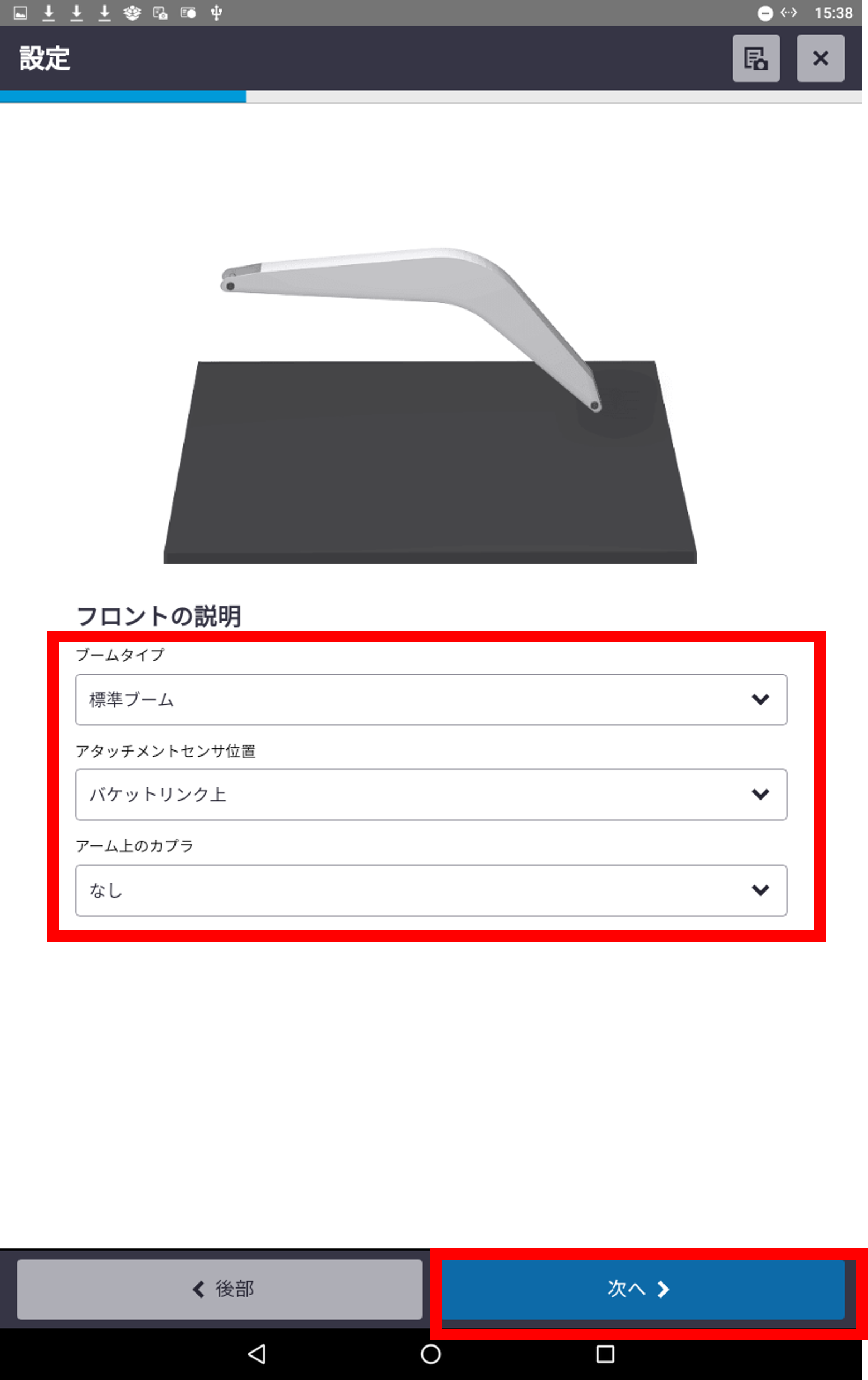

6．前方リンクの説明項目を入力します。
ブームタイプ：＜標準ブーム＞を選択します。
アタッチメントセンサー位置：＜バケットリンク上＞を選択します（バケットに直接GS5X0取付けた場合には＜アタッチメント上＞を選択します）。
アーム上のカップラ：バケットリンクに取付けた場合には＜なし＞を選択します（チルトバケット等を取付けた場合は、この限りではありません）。
選択終了後は＜次へ＞を選択します。
7．センサーの説明項目を入力します。
3Dセンサー：＜デュアル＞を選択します。
レーザーキャッチャー：＜なし＞を選択します。
選択終了後は＜次へ＞を選択します。
・レーザーキャッチャー（LC450）を取付けた場合は以下の設定を行います。
前項のセンサーの設定に＜センサーの説明＞があります。
その中の＜レーザーキャッチャー＞を設定します。LC450のコネクタがアームを垂直に立てた際に下を向いている場合には＜コネクタ下向き＞に設定します。
逆の場合には＜コネクタ上向き＞に設定します。
レーザーキャッチャーの位置を設定します。
LC450の受光面がキャビンに座った状態で、アームの左側に向いている場合は＜左側＞を選択、右側を向いている場合は＜右側＞を選択します。
設定終了後は＜次へ＞を選択します。

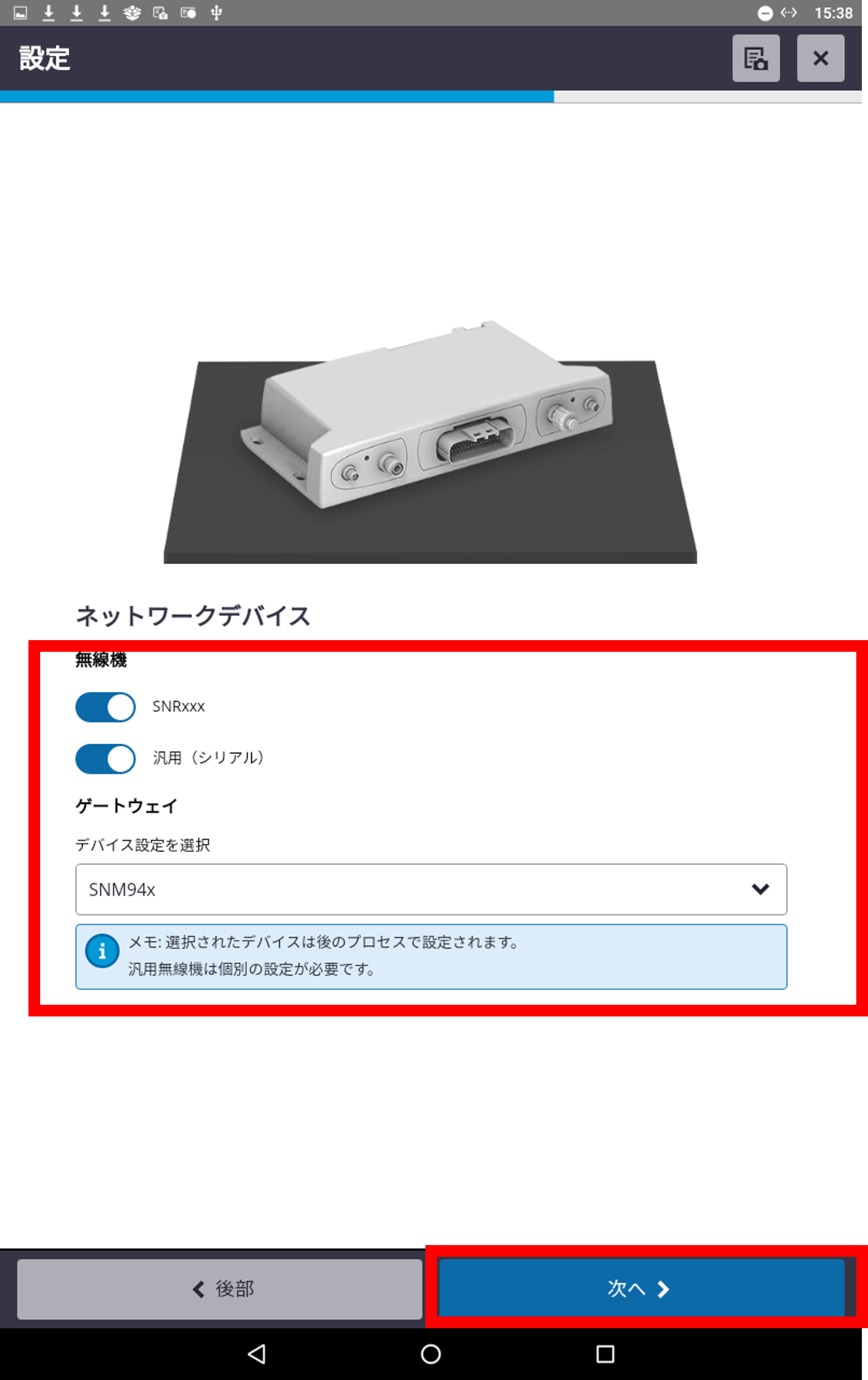

８．無線機とゲートウエイを設定します。
SNRXXX：取付けた場合には＜オン＞に設定します。
汎用(シリアル)：取り付けた場合には＜オン＞に設定します。
ゲートウェイについては「デバイス設定を選択」で該当デバイスを選択します。
設定終了後は＜次へ＞を選択します。
９．バルブ制御を選択します。
深さマシンコントロール：マシンコントロール用のバルブを取付けた場合には＜オン＞に設定します。
設定終了後は＜次へ＞を選択します。

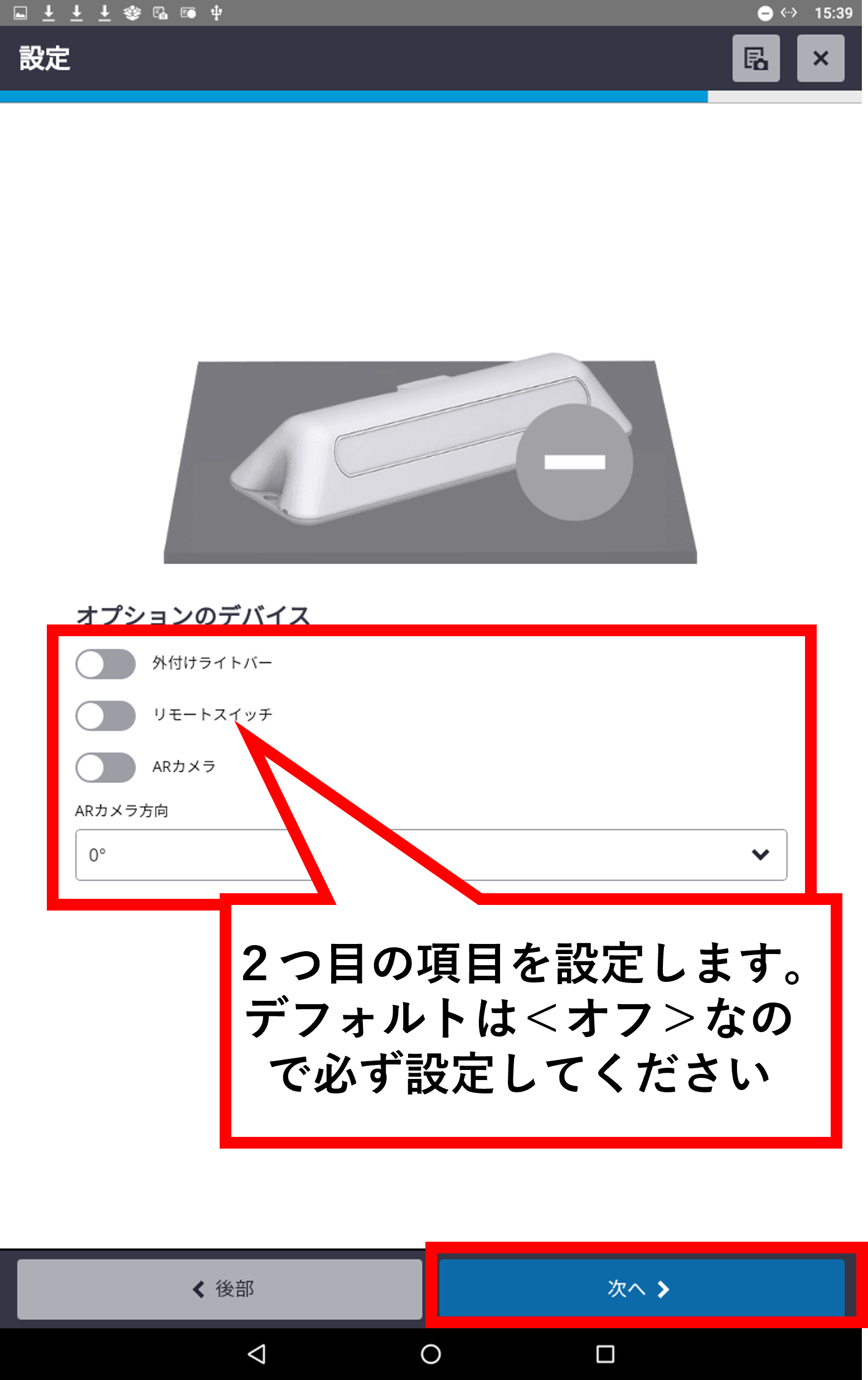

１０．オプションのデバイスを設定します。
外付けライトバー：＜オフ＞に設定します。
リモートスイッチ：＜オン＞に設定します。
ARカメラ：取り付けられている場合には＜オン＞に設定します。
設定終了後は＜次へ＞を選択します。

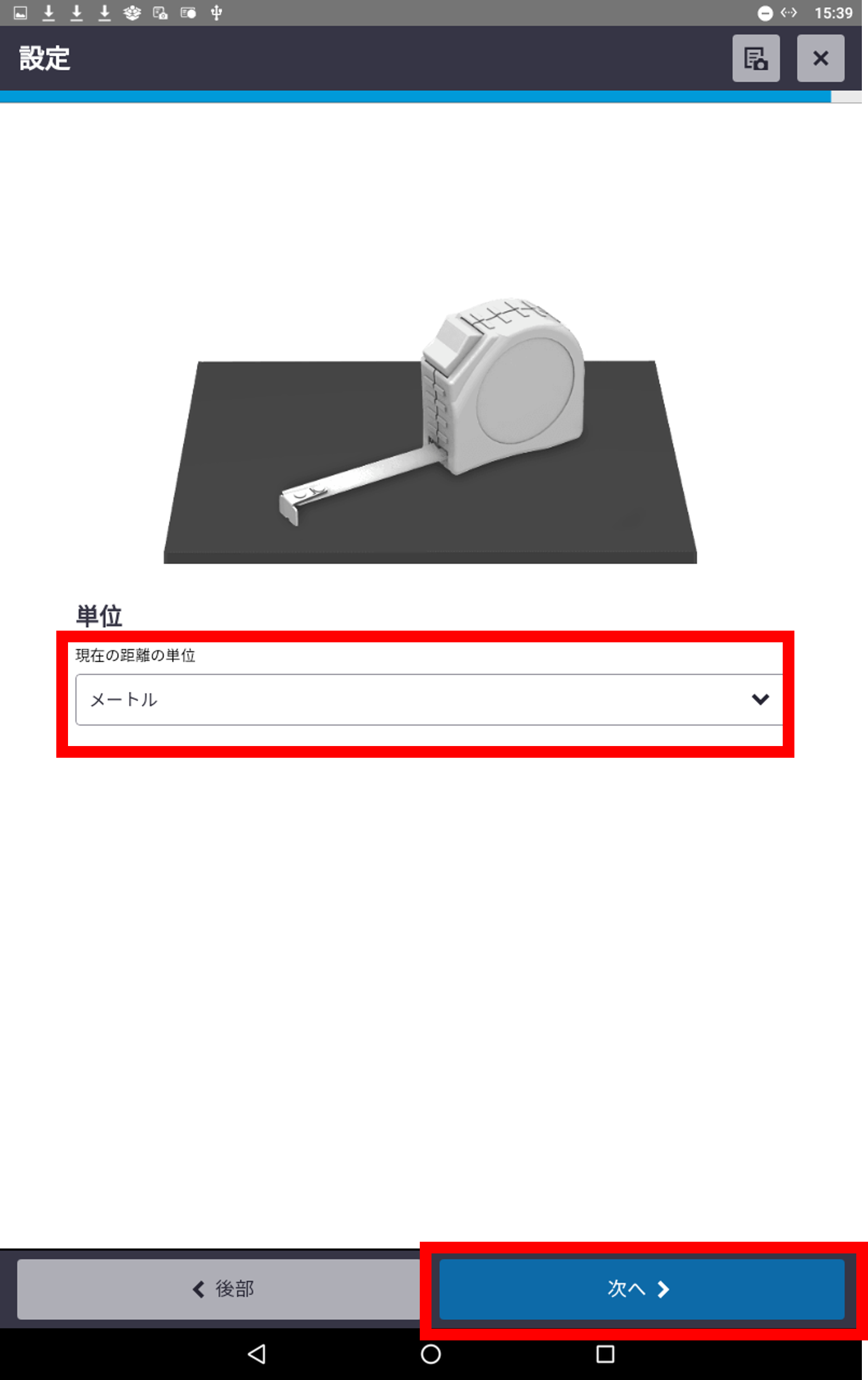

11.単位を設定します。
単位の項目について、＜メートル＞を選択します。

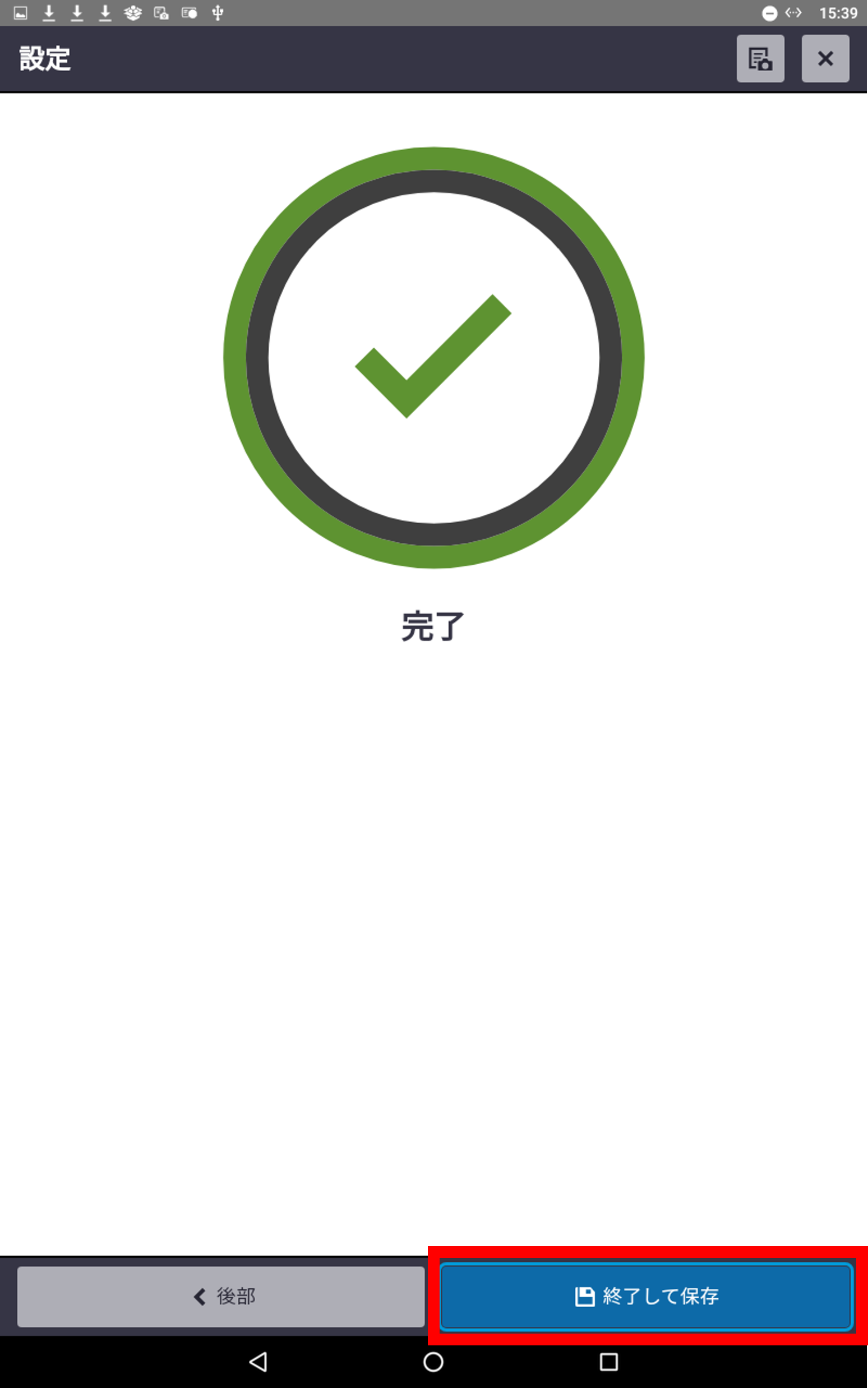

12.終了して保存します。

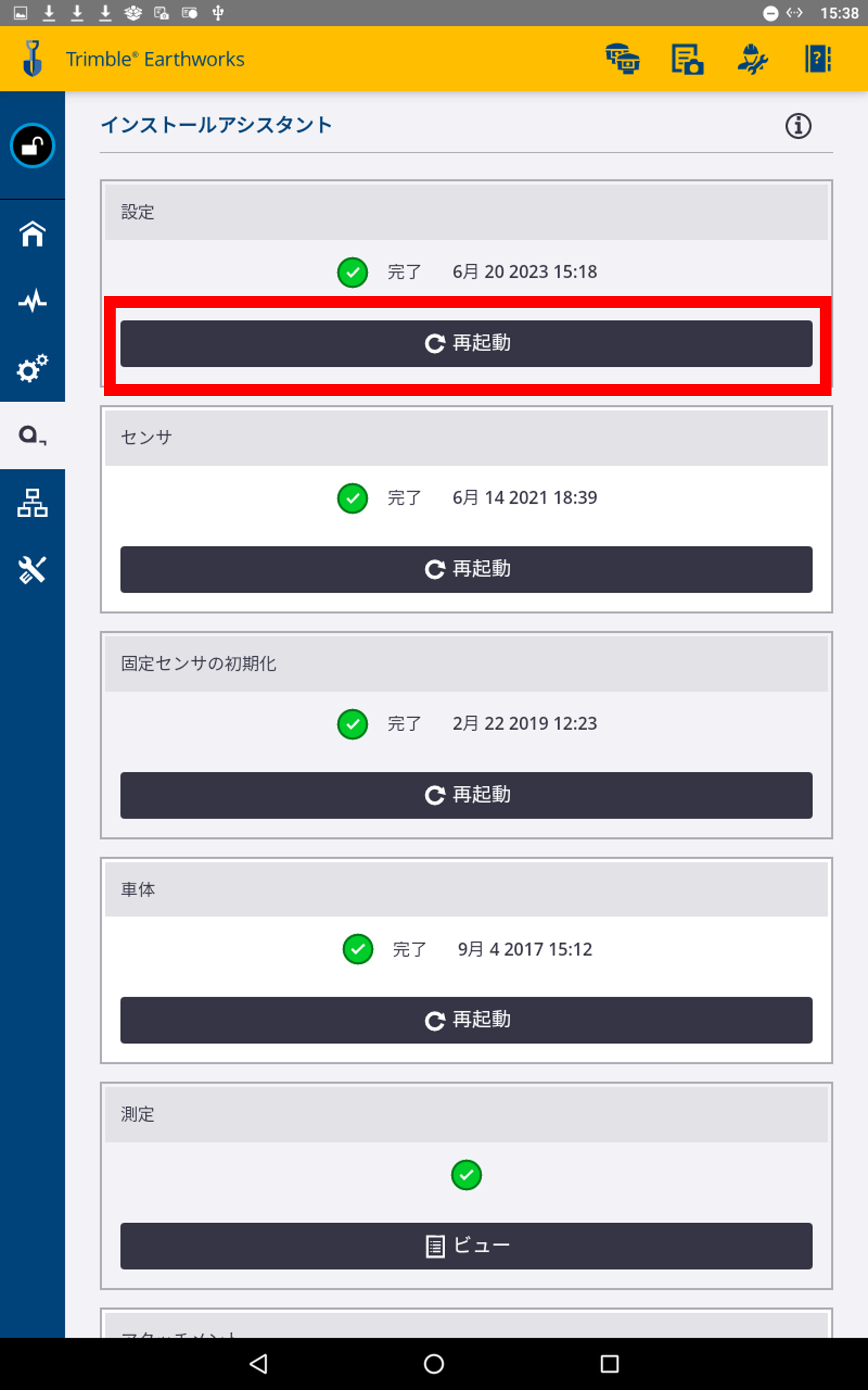

13．設定が終了すると、インストールアシスタントの項目が＜開始＞から＜再起動＞に変化します。変化をした項目は一度入力を終了しているという目安になります。
